為什么你的RTK容易失靈?這是因為你忽視了這些地方
發布時間：2022-06-18 10:41:44
RTK作為測量人經常使用的精密儀器，部分人在使用的時候是否會遇到各種各樣的問題呢?為什么其他人使用RTK沒問題，而你使用的時候RTK容易失靈呢?其實主要是因為你忽視了這些地方，接下來就跟CORS賬號網小編一起來看看吧。
一、基站架設原則
1、為保證對衛星的連續跟蹤觀測和衛星信號的質量，要求測站上空應盡可能的開闊，在15°高度角以上不能有成片的障礙物。

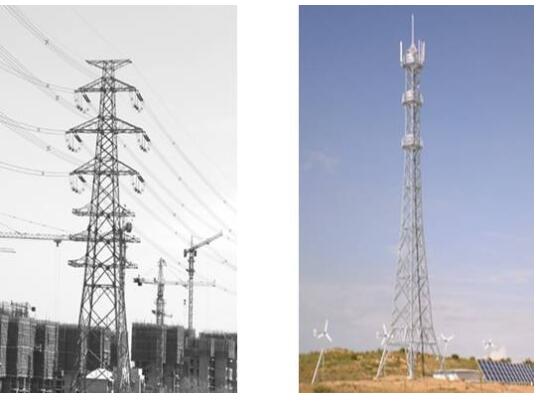

2、為減少各種電磁波對GPS衛星信號的干擾，在測站周圍約200m的范圍內不能有強電磁波干擾，如電視塔、微波站、高壓輸電線。

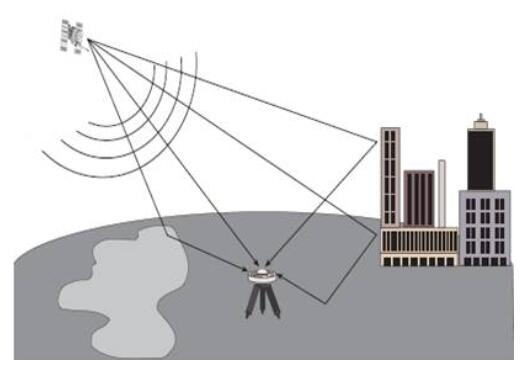

3、為避免或減少多路徑效應的發生，測站應遠離對電磁波信號反射強烈的地形、地物，如高層建筑、成片水域等。
二、外掛電臺架設注意事項
針對以上標記幾點做個說明：

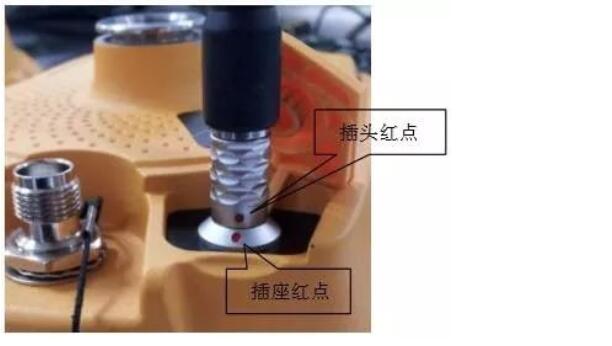

1、做外掛電臺時，基準站要設置成外部數據鏈模式。以下圖為例，圖中的小五芯串口要與外掛電臺相接(小五芯串口兩端相同)。三腳架連接基準站要用短連接桿連接，以防止損壞小五芯接口。抽拔小五芯接口不需很用力，捏住白色卡口處抽出即可，切記不要直接拽黑線往后拔。
2、外掛電臺位置于基站位置不要過近，一般距離2.5米-3米，儀器配套的連接座線完全可以達到。如果基站和外掛部分距離太近，外掛天線在發射信號的時候，因為電磁波會影響基站衛星信號的接收。黑色連接座一定要注意保護，黑色連接座線曲折問題很容易引起外掛電臺距離近。
3、做外掛電臺時，使用12V、45AH(此值為正常工作8小時的經驗值)的蓄電瓶。一定不要用劣質電瓶，并且用PW-4線接電瓶時一定要注意正負極不要反接(很危險!)，接電的順序是從上到下，線全部接好后再通電，然后開機，一定細心檢查，注意安全。電池電壓選擇12V，容量可以稍微大點以增加續航能力，不要邊充電邊用，如果非要使用外部電源一定要使用穩壓電源!

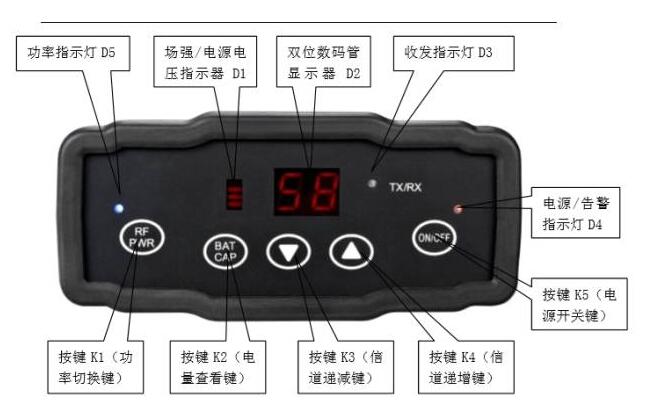

4、電臺部分，此電臺為DDTHPB電臺，電臺出場默認的空中波特率是9600，功率為最高30W，移動站要與此空中波特率對應一致，如需更改詳見下面更改步驟。
注意幾個點：
(1)D1為4級光柱顯示器，用于顯示電源電壓
無光柱亮，表示電源電壓低于11.6V;
1級光柱亮，表示電源電壓為11.6V—12V;
2級光柱亮，表示電源電壓為12V—12.5V;
3級光柱亮，表示電源電壓為12.5V—13.0V;
4級光柱亮，表示電源電壓為13V—15.0V。
一般的當光柱不亮或者是1級的時候移動站接收距離會變短，這時候，電瓶就需要充電了。
(2)收發指示燈D3用于指示接收和發射工作狀態
紅燈點亮表示本機無線電正在發射數據，藍燈點亮表示本機正在接受無線電數據。
(3)電源/告警指示燈D4指示電源及工作狀態
紅燈常亮表示電源接通，進入工作模式;
紅燈快速閃爍(約3次/秒)，表示進入參數設置;
紅燈慢速閃爍(約1次/秒)，表示此時電源電壓低于11.6V;
藍燈點亮，表示本機空中無線數據傳輸速率為9600bps;
藍燈熄滅，表示本機空中無線數據傳輸速率為19200bps。
(4)功率切換K1
按住該鍵1秒后松手，電臺的功率會在4個工作等級(5W、10W、20W、30W)中循環切換一次，同時功率指示燈會有相應指示。功率共分為4個等級;
紅藍燈均處于熄滅狀態，對應本機發射功率30W;
僅藍燈亮，對應本機發射功率20W;
僅紅燈亮，對應本機發射功率10W;
紅藍燈均亮，對應本機發射功率5W。
(5)空中波特率設定
按住本機K4(信道遞增鍵)開機，電源/告警指示燈D4之紅燈快速閃爍(約3次/秒)，表示進入參數設置模式，按住按鍵K2(電量查看鍵)，再按動K4(信道遞增鍵)可以設定本機空中速率，電源/告警指示燈D4之藍燈指示本機現行空中速率：
藍燈亮，表示本機空中無線數據傳輸速率為9600bps;
藍燈滅，表示本機空中無線數據傳輸速率為19200bps。
設置完畢關機重開，本機才能進入工作模式。
三、移動站部分

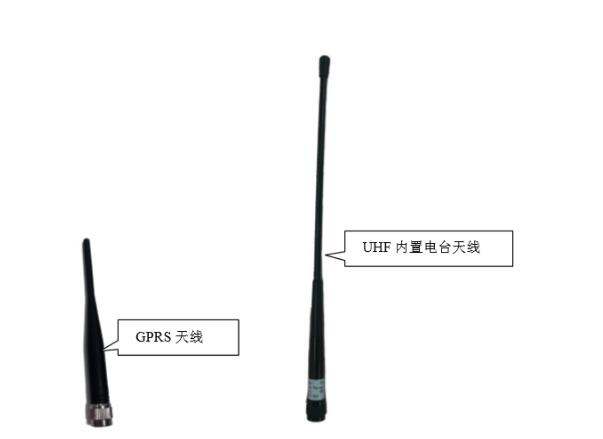

移動站用中海達標配的天線。做內置網絡時需要用3G網絡天線，需要的儀器為中海達的小型機。
對中桿連接儀器的時候將桿盡量放高，儀器默認為2米，當然可以自己根據自己方便更改桿的長度，儀器高接收衛星好信號好。
移動站測量的時候盡量將天線的一段朝向基站方向，以更好地接受信號。
以上就是關于為什么你的RTK容易失靈這個問題的全部解答啦，現在大家對于RTK失靈的情況都了解清楚了吧。希望本篇文章可以幫助到大家。
文章內容來源參考：中海達
