道路橫斷面怎么測量?RTK道路橫斷面編輯測量及放樣操作教程來啦
發布時間：2022-05-31 10:21:22
道路橫斷面是道路工程中非常重要的一部分，使用RTK這種測量儀器可以對道路橫斷面進行測量放樣操作。那么使用RTK進行道路橫斷面應該怎么測量？道路標準橫斷面又怎么輸入？橫斷面圖怎么生成呢？本篇RTK道路橫斷面編輯測量及放樣操作教程將詳細解答。
一、事前準備（本次實例以UFO RTK為例）
1 、道路平曲線事先已經輸好，可以參考道路平曲線編輯說明
2 、準備一張標準橫斷面圖，如有必要另附道路超高和加寬表
3 、UFOPad專業版軟件
4、一臺UFO RTK
二、RTK道路橫斷面編輯測量及放樣操作教程
1、標準橫斷面編輯輸入
橫斷面的設計圖如下圖所示
從路中心線分別向左右延伸看到，橫斷面是由一個個包含寬度和橫坡信息的板塊組成的，像中央分隔帶、側分帶、行車道、路肩等等。
橫坡方向分上坡和下坡。從靠近中心線一側到靠近路邊緣一側方向朝下，是下坡，UFOPad里面用負號表示；方向朝上則為上坡，UFOPad用正號表示；像圖中斷面左側行車道顯示寬度3.75m,橫坡2%；一般右側行車道參數和左側是一致的時候可以使用軟件的對稱功能，就不需再輸斷面參數；另外不同板塊之間有時還會有相對的高差，又稱道牙。圖中板塊之間道牙未給出，所以均為0。

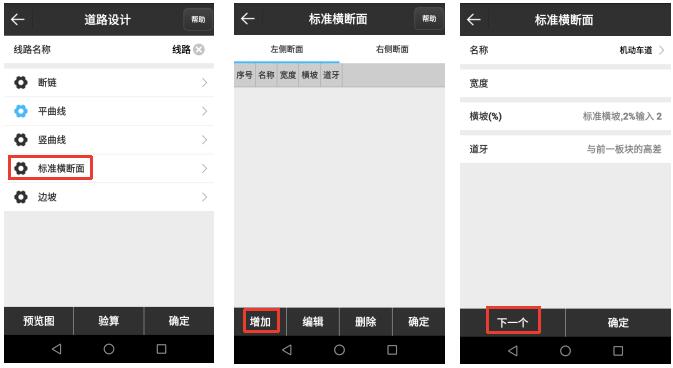

分析好橫斷面圖，打開UFOpad專業版，進入測量-道路施工放樣頁面里面，點擊【新建】，進入道路設計頁面；在輸好平曲線參數之后，點進標準橫斷面里面。
在輸入標準橫斷面時，點擊增加，增加第一個板塊（依據圖上是行車道），輸入寬度為3.75，橫坡為-2，道牙為0可以不輸。輸好后點擊【下一個】，輸入左側路肩板塊的寬度和橫坡，輸好后確定。

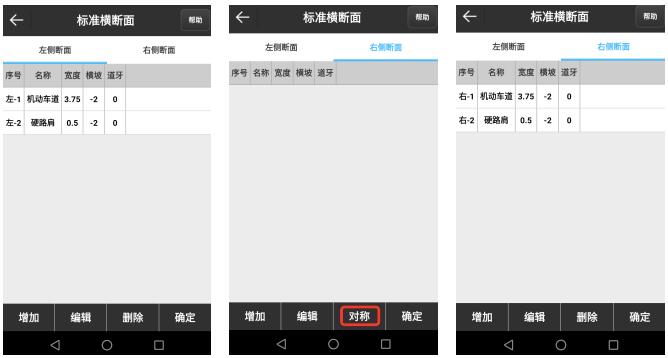

左側輸好輸入右側斷面，可以選擇【對稱】，這樣可以左側斷面的參數復制到右側右側斷面；如果左右斷面不是對稱的，也可以點擊【增加】手動輸入右側橫斷面；輸入好后我們點擊確定完成。
2、道路橫斷面測量

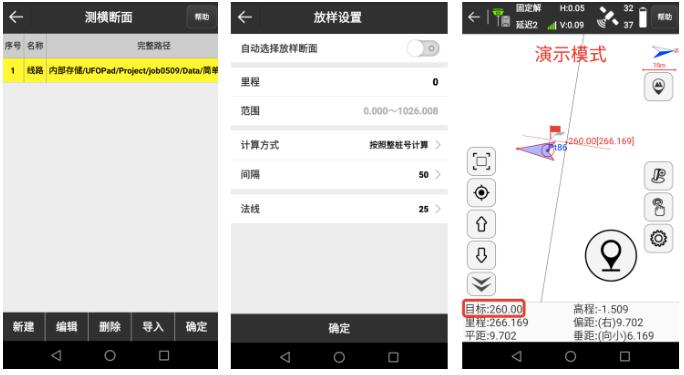

進入測量-測橫斷面，選擇輸好的線路點擊確定，即可進入橫斷面測量的頁面；
在放樣設置里面，自動放樣斷面的開關可以選擇打開或關上，關上只能手動選擇要采集哪個斷面，打開則會以離自己最近的斷面為目標，建議不熟悉軟件操作的U友先把開關關上；軟件默認從里程為0的位置采集，也可以自己選擇起始里程從哪里開始，只要不超過范圍就好；
兩種計算方式由此區分：
假如起點里程19.28，間隔20的話，按照整樁號計算時，之后分別是20、40、60、80。按照整樁距計算時，之后分別是29.28、49.28、69.28。沒特別需求按照默認整樁號計算就可以；間隔以米為單位，可以自行選擇或者手動輸入；法線類似輔助線，為了方便直觀展現橫斷面的位置，一般與道路方向垂直，這里不做特殊設置。
采集橫斷面可以依據里程和偏距走到斷面位置上，當里程和目標顯示一致時意味著現在已走到斷面上來；在斷面上需要中樁點采集；采集的順序可以先左中右順序，也可以先采斷面一部分，采下個斷面，再回頭采原來的斷面；只需注意當前目標是否正確；比如當前目標在200樁點，采集的數據都保存至200樁點里面，而如果想采集下一個斷面的時候一定要點擊上下箭頭切換目標，再繼續采集，否則導出斷面時容易出錯；
3、橫斷面放樣

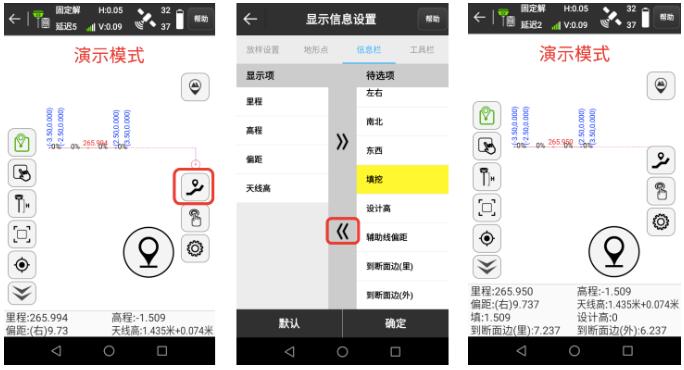

這邊如果需要把圖紙上的橫斷面放出來，可以進入【測量】-【線路施工放樣】里面，選擇輸好的線路點擊確定，進入放樣頁面如圖；頁面此時顯示的是線路中線，如果要切換放樣斷面的話可以點擊右側紅框中圖標即可進入；
圖上顯示的有里程，偏距等信息，如果需要填挖，設計高等信息可以點擊當前頁面的【設置】圖標，點擊【信息欄】，然后待選項里面可以選擇填挖，設計高等信息，然后按左箭頭，可以添加到顯示欄里面。
斷面圖上可以選擇中樁點，也可以選擇橫斷面上的每個板塊上的點，如圖；一般輸入豎曲線后，填挖和設計高也會隨之變化，沒輸豎曲線設計高則一直是0；一般默認顯示中樁點的填挖設計高信息；另外輸入邊坡數據之后，也可以在此頁面顯示出來去放樣。
4、橫斷面數據導出

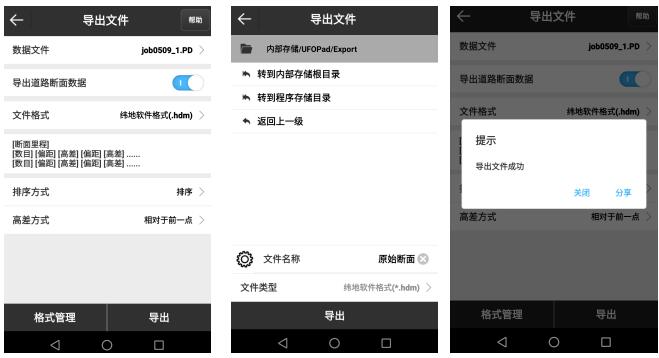

斷面數據導出可以從ufopad軟件里面【項目】-【數據文件導出】進入，把【導出斷面數據】打開，文件格式里面可以選擇多種斷面格式，比如緯地，天正，cass等；以緯地為例，需要導出斷面是以里程為首，然后每個斷面分左邊采集數目和右邊采集數目；一般排序方式選擇排序，那么左右側的斷面數據按照距離中樁遠近來排列；如果選擇不排序，左右兩側數據則按照采點的先后順序排列，一般建議默認為排序，便于直觀查看數據；
排序狀態下，高差方式選擇相對前一點，則表示一個斷面內，實地位置的后一點離前一點的高差；高差方式選擇相對中樁時，則表示一個斷面內，每個點離中樁點的高差；
選擇好斷面數據格式后，點擊【導出】，文件名稱可以自己命名，然后繼續點擊【導出】，提示導出成功即可；文件保存至手簿內部存儲目錄中的UFOpad-Export文件夾；手簿可以支持文件數據線導出到電腦，或者通過微信QQ無線傳輸。
以上就是關于道路橫斷面怎么測量這個問題的詳細解答，還介紹了道路橫斷面輸入、放樣以及數據導出的相關教程，希望看了本篇文章的你可以對橫斷面測量放樣有一個大致的了解。
