在測繪行業中，地形圖是經常會遇到的，經常會需要進行地形圖的測繪，那么關于地形圖符號、分幅與編號等相關知識你又知道多少呢？小編收集整理了相關信息，下面我們一起來了解吧。
1、 什么是地形圖圖式？
實地的地物和地貌是用各種符號表示在圖上的，這些符號總稱為地形圖圖式。
2、 地形圖符號分為哪幾類？
地形圖符號有三類 : 地物符號、地貌符號和注記符號。
3、 什么叫做等高線？
把高程相同的高程點，用直線或者曲線連接起來的線段稱為等高線，同一條等高線上的高程相等。
4、 等高線的種類有哪幾種？
等高線的種類分為：基本等高線（首曲線）、加粗等高線（計曲線）、半距等高線（間曲線）和輔助等高線（助曲線）四種。
5、 地形圖的分幅方法分為哪幾種？
地形圖的分幅方法有兩種：一種是按經緯線分幅的梯形分幅法，另一種是按坐標格網分幅的矩形分幅法。
6、 梯形分幅的比例尺要求是多大？
1：1000 000至1：5000 采用梯形分幅法分幅。
7、 梯形分幅的標準是什么 ?
1：1000 000（100 萬）梯形分幅的標準是以赤道分別向南向北，每緯差 4 °為一行，至北緯 88 °分為 22 行用大寫拉丁字母（字符碼）A，B，C，… ,V 表示行號。從 180 °經線起，自西向東每經差6°為一列，依次用阿拉伯數字（數字碼）1，2，3，…，60 表示其列號。
1：500 000（50 萬）是在1：1000 000（100萬）分幅基礎上分幅的，將1 ：1000 000 （ 100 萬）分為 2 行 2 列，共 4 幅 1：500 000（50 萬）地形圖，分別以 A,B,C,D 來表示。例如：1 ：1000 000 圖號為 J — 51，則1：500 000 圖號為 J — 51 — A 。
1：250 000（25 萬）是在1：1000 000（100萬）分幅基礎上分幅的，將1：1000 000（100 萬）分為4 行4 列，共16 幅1 ：250 000 地形圖，分別以 [1],[2],[3], … [16] 來表示。例如：1 ：1000 000 圖號為 J — 51 ，則 1 ： 250 000 圖號為 J — 51 — [1] 。
1:100 000 （ 10 萬） 是在1：1000 000（100 萬）分幅基礎上分幅的，將1：1000 000（100 萬）分為12 行12 列，共144 幅1：100 000地形圖，分別以 1 ， 2 ， 3, … 144 來表示。例如： 1 ： 1000 000 （ 100 萬） 圖號為 J — 51 ，則 1 ：250 000 圖號為 J — 51 — 1 。
1：50 000（5 萬）是在1：100 000（10 萬）分幅基礎上分幅的，1 ：（ 10 萬）地形圖可分為4幅1：（5萬）地形圖，分別以 A,B,C,D 來表示，例如：1：100 000（10 萬）圖號為 J — 51 — 5 ，則 1：50 000（ 5 萬） 圖號為 J — 51 — 5 — A 。
1：25 000（2.5 萬）是在1：50 000（5 萬）分幅基礎上分幅的，1 ：（ 5 萬）地形圖可分為4幅1：（2.5萬）地形圖，分別以1,2,3,4 來表示，例如： 1 ： 50 000 （ 5 萬） 圖號為 J — 51 — 5 — A, 則 1 ： 250 000 （ 2.5 萬） 圖號為 J — 51 — 5 — A — 4 。
1：10 000（1萬）是在 1：100 000（ 10 萬）分幅基礎上分幅的，1 ：（ 10 萬）地形圖可分為 8 行 8 列，共 64 幅 1 ：（ 1 萬）地形圖，分別以（ 1 ） ,（ 2 ） ,（ 3 ） , …（64）來表示，例如：1：100000（10萬）圖號為 J — 51 — 1, 則 1 ： 10 000 （ 1 萬） 圖號為 J — 51 — 1 —（ 4 ）。
1 ： 5 000 （ 5 千） 是在 1 ：10 000 （ 1 萬） 分幅基礎上分幅的， 1 ：（ 1 萬）地形圖可分為4幅1 ：（ 5 千）地形圖，分別以a,b,c,d 來表示，例如：1：10 000（1 萬） 圖號為 J — 51 — 1 —（ 4 ） , 則 1 ： 5 000 （ 5 千） 圖號為 J — 51 — 1 —（ 4 ）— a 。
8、新的國家基本比例尺地形圖分幅與編號

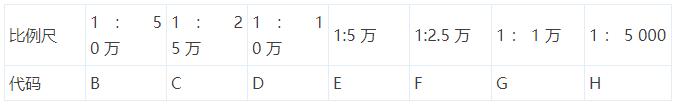

9、比例尺代碼表
10、 1 ： 1000 000 （ 100 萬） ~1 ： 5 000 地形圖的行列編號
1 ：（ 100 萬）地形圖
圖幅行號（字符碼） 圖幅行號（數字碼）
1 ：（ 100 萬）地形圖
圖幅列號（數字碼） 圖幅行號（數字碼）
比例尺代碼

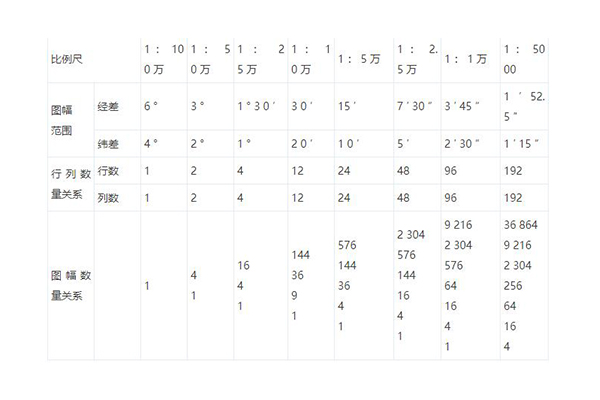

11、國家基本比例尺地形圖分幅編號關系
以上就是關于測繪地形圖符號、分幅與編號相關知識的全部結束了，小編網絡收集整理，僅供大家參考。
