科力達K1Pro RTK，在流域綜合治理工程放樣中的應用，保質保量高效完成
發布時間：2022-03-05 09:46:16
時間緊，任務重，如何高效且保質保量的完成流域綜合治理工程放樣項目?CORS賬號網小編帶您且看科力達高端機K1Pro在流域綜合治理工程放樣中的應用!
一、項目背景
浙江衢江區上下山溪流域綜合治理工程，項目橫跨大洲鎮、橫路辦事處、樟潭街道、全旺鎮、高家鎮等，其中，上山溪流域治理河道長約95km，下山溪流域治理河道80.8km。
二、項目難點
測區植被茂密，地形崎嶇，樹林幾乎全遮擋，項目路線較長，放樣找點時，人力成本、時間成本也高。
三、方案選擇
結合施工環境條件、人力、時間等，我們提供了用科力達高端機K1Pro放樣，信號巨強，效率不在話下。
四、項目放樣步驟
1、測量控制點(已知點)
本工程項目路線較長，測繪隊提供了多個高等級控制點，這里需要我們對多個已知點進行測量，盡可能讓足夠多的控制點覆蓋整個項目，并且有足夠多的水準高程點，來對整個工程的高程進行控制，以保證前期的施工放樣準確性。本次項目，我們測量了17個控制點。

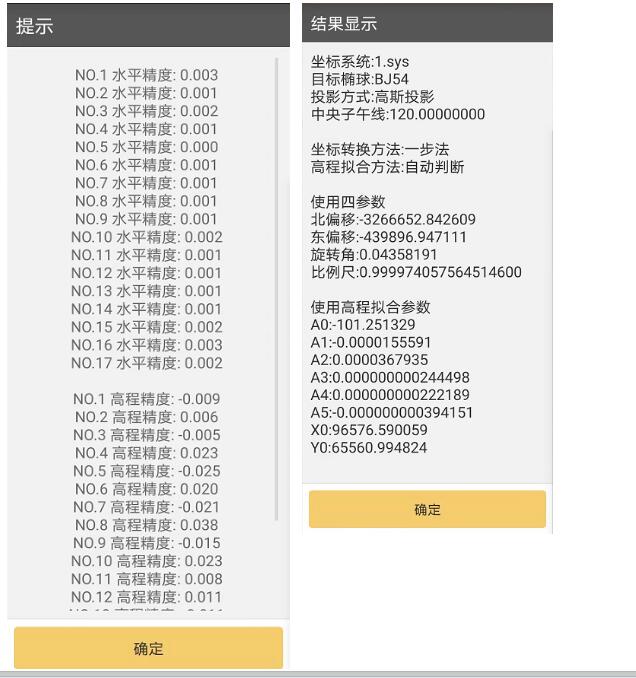

2、轉換參數
將所有控制點和已知點，在科力達工程之星求轉換參數里面進行轉換，并應用到當前工程，轉換后成果如下：

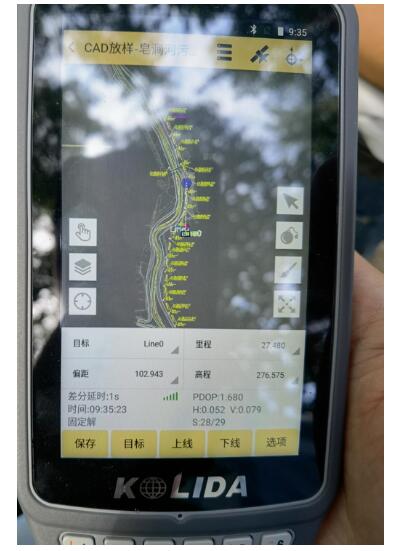

3、CAD圖紙導入
K1Pro配套的新款H6手簿，具有強大的CAD圖形導入處理功能，相對于老款H5手簿，導入圖形更快，反應更靈敏，處理也更流暢。
導入CAD圖形前，我們先把圖形的坐標轉換好，與當前控制點坐標相匹配。如果不匹配，先在電腦的CAD軟件里面，將圖形轉換好。科力達工程之星支持dwg和dxf的格式，將圖形拷貝到H6手簿，然后通過“工程之星-測量-CAD放樣”將圖紙導入到工程之星軟件。
根據CAD圖紙所示，進行現場的線路放樣。
五、項目放樣總結
此次工程放樣，測量人翻山越嶺，挖山砍樹，時間成本面前，測量效率重中之重。在樹林幾乎全遮擋下，K1Pro信號依然在線，得益于其優異的性能，全星全頻，支持五星十六頻，加持ROS系統，瞬時收星50+，復雜條件下抗遮擋力更強。
K1Pro信號穩定可靠，給予了本次項目高效的保障，與此同時，K1Pro的第四代慣導傾斜測量，無需嚴格對中，到點即測，方便客戶提桿即測。“測量利器”K1Pro，讓作業更高效，讓客戶騰出更多的時間做更重要的事務。
關于科力達K1Pro RTK
K1 Pro超越版是科力達新一款高端GNSS接收機，匯聚全方位技術創新演進，采用最新一代北斗高精度芯片，支持五星十六頻，全星座全頻點解算;與中國移動4400個站點無縫連接，信號全國覆蓋;全新慣導傾斜測量加持，全場景免對中，到點即測;超級基站一鍵啟動，15km超遠距離收發，4G網絡實時在線......讓測量作業更賦能、更高效。
