用了這么久的RTK，你知道RTK從內到外長什么樣嗎?立即揭曉
發布時間：2022-12-02 09:41:36
如標題，用了這么久的RTK，你知道RTK從內到外長什么樣嗎?我們將一層一層剝開U3Pro(UFO旗下的RTK型號)，一起來揭曉。
第一層：霸氣【外】露
U3Pro氣質不得不服
藏不住的霸氣外露
RTK界“漂亮的不像實力派”的產品，頂蓋采用GE高分子透波材質，不影響信號的傳輸，對機身內部元器件起到保護的同時，又不會成為累贅。

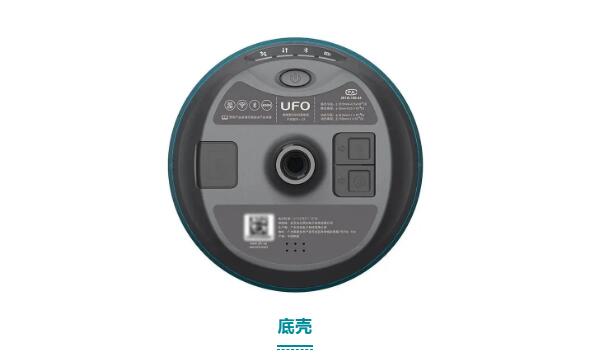

底殼采用鎂合金材質，鎂合金除了質量輕，還有強度高、散熱好、彈性模量大等優點，在國防業應用廣泛。
第二層：秀外慧【中】
先有真材實料，再有秀外慧中
始于顏值，忠于品質

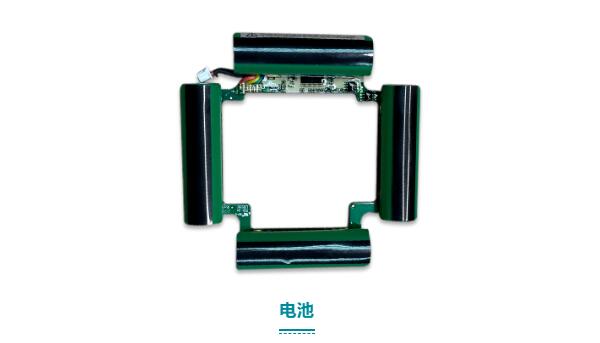

電池由4節18650電芯組合而成，容量6900mAh，設計充放電保護電路，能有效延長電池使用壽命。
PS：電池容量6900mAh到底大不大?
電芯能量(Wh)=電池容量(mAh)*電芯電壓(V)額定容量，不能簡單的看容量，需要結合電壓。
U3Pro電池容量6900mAh，電壓7.2V;
以一個容量10000mAh，電壓3.7V，小米充電寶為例。
6900mAh*7.2V=49.68Wh;
10000mAh*3.7V=37Wh。
U3Pro的6900mAh電池比10000mAh充電寶能量大。

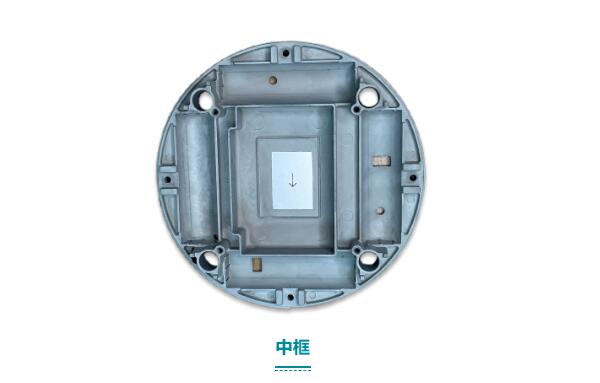

中框同樣采用鎂合金材質，該材質不僅使整機重量輕巧，同時保證了整機結構的穩定性。
另外還有一個很大的用處，可屏蔽儀器下面物體如水面、地面反射的衛星信號，減少信號干擾。

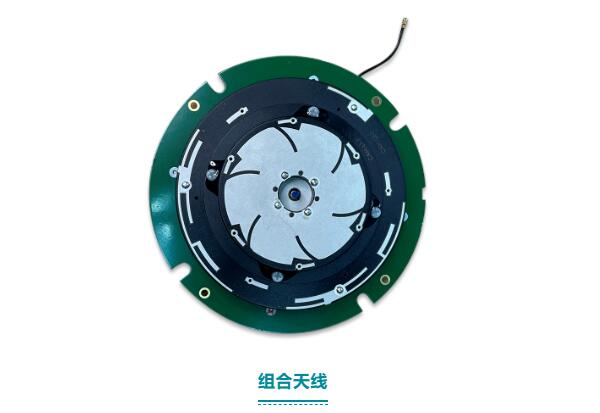

合眾思壯自主研發的四合一組合天線，集成GNSS天線、藍牙(WIFI)天線、兩個4G天線。
可接收北斗、GPS、格洛納斯、伽利略、準天頂、IRNSS 六大衛星信號。
兩個4G天線，可實現分級載波聚合作用，可根據信號強弱進行切換，保證信號強度。
組合天線位于儀器頂部，位置更高，不容易受到遮擋，傳輸效果好。
第三層：慧質蘭【芯】
明明可以靠顏值取勝
卻偏偏要在【芯】中拼實力
結構小巧，低功耗設計。
采用合眾思壯自主知識產權的“天琴二代”芯片，800個跟蹤通道，能夠跟蹤當前及未來規劃的所有衛星系統的所有頻段。
配備Cygnus硬件抗干擾技術，先進的55nm制程，超強的衛星跟蹤和捕獲能力。
板載6軸IMU高性能慣導模組;支持L-Band，可接收中國精度，支持厘米級定位;采用雅典娜RTK引擎，支持aRTK星鏈續航。

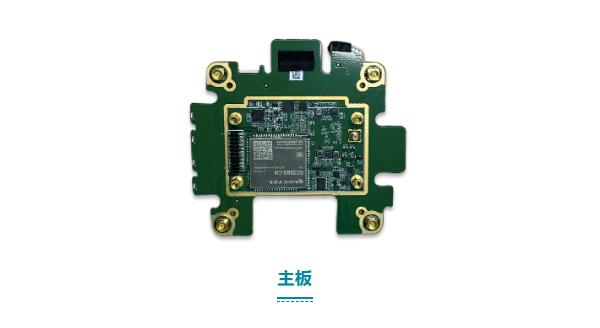

儀器的操控部分。
語音播報，WebUI的操作、工作狀態等設置都是通過主板完成。
語音播報喇叭接口，采用觸點式連接，不易造成接插件松動。
板載4G網絡模組，使得主機可以直接上網來獲取差分數據。
層層硬核，內外兼修
只愿為測繪人帶來更好的測量體驗
文章內容來源：UFO測繪，原標題：一層一層又一層，今天用這樣的方式認識一臺RTK
第一層：霸氣【外】露
U3Pro氣質不得不服
藏不住的霸氣外露
RTK界“漂亮的不像實力派”的產品，頂蓋采用GE高分子透波材質，不影響信號的傳輸，對機身內部元器件起到保護的同時，又不會成為累贅。
底殼采用鎂合金材質，鎂合金除了質量輕，還有強度高、散熱好、彈性模量大等優點，在國防業應用廣泛。
第二層：秀外慧【中】
先有真材實料，再有秀外慧中
始于顏值，忠于品質
電池由4節18650電芯組合而成，容量6900mAh，設計充放電保護電路，能有效延長電池使用壽命。
PS：電池容量6900mAh到底大不大?
電芯能量(Wh)=電池容量(mAh)*電芯電壓(V)額定容量，不能簡單的看容量，需要結合電壓。
U3Pro電池容量6900mAh，電壓7.2V;
以一個容量10000mAh，電壓3.7V，小米充電寶為例。
6900mAh*7.2V=49.68Wh;
10000mAh*3.7V=37Wh。
U3Pro的6900mAh電池比10000mAh充電寶能量大。
中框同樣采用鎂合金材質，該材質不僅使整機重量輕巧，同時保證了整機結構的穩定性。
另外還有一個很大的用處，可屏蔽儀器下面物體如水面、地面反射的衛星信號，減少信號干擾。
合眾思壯自主研發的四合一組合天線，集成GNSS天線、藍牙(WIFI)天線、兩個4G天線。
可接收北斗、GPS、格洛納斯、伽利略、準天頂、IRNSS 六大衛星信號。
兩個4G天線，可實現分級載波聚合作用，可根據信號強弱進行切換，保證信號強度。
組合天線位于儀器頂部，位置更高，不容易受到遮擋，傳輸效果好。
第三層：慧質蘭【芯】
明明可以靠顏值取勝
卻偏偏要在【芯】中拼實力
結構小巧，低功耗設計。
采用合眾思壯自主知識產權的“天琴二代”芯片，800個跟蹤通道，能夠跟蹤當前及未來規劃的所有衛星系統的所有頻段。
配備Cygnus硬件抗干擾技術，先進的55nm制程，超強的衛星跟蹤和捕獲能力。
板載6軸IMU高性能慣導模組;支持L-Band，可接收中國精度，支持厘米級定位;采用雅典娜RTK引擎，支持aRTK星鏈續航。
儀器的操控部分。
語音播報，WebUI的操作、工作狀態等設置都是通過主板完成。
語音播報喇叭接口，采用觸點式連接，不易造成接插件松動。
板載4G網絡模組，使得主機可以直接上網來獲取差分數據。
層層硬核，內外兼修
只愿為測繪人帶來更好的測量體驗
文章內容來源：UFO測繪，原標題：一層一層又一層，今天用這樣的方式認識一臺RTK
