矢量圖紙處理小技巧，工程測量必看
發布時間：2022-09-09 10:43:17
矢量圖紙處理在工程測量中經常會遇到，今天我們就以天碩測量軟件為例，來介紹一下使用這些包含矢量數據的矢量圖紙，以及矢量圖紙處理小技巧，下面就跟小編一起來看看吧。

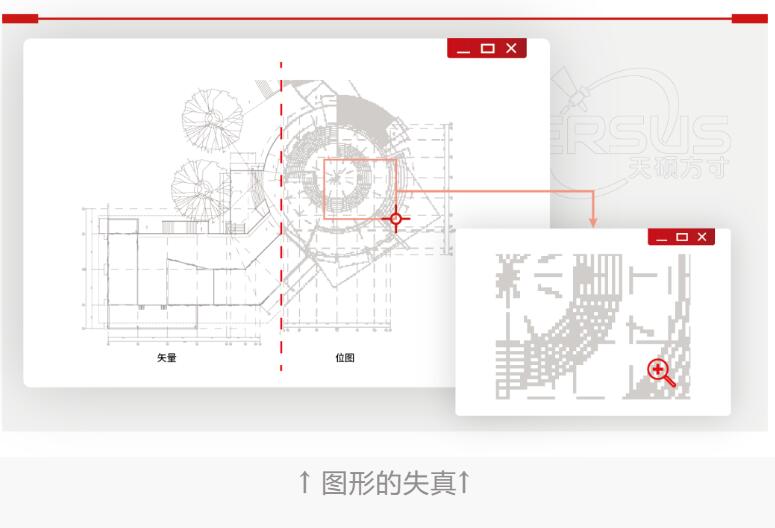

矢量數據是最常見的地理信息數據類型。與光柵數據相比，用一些單元格矩陣來表示地理數據，矢量數據擁有更好的精度和圖形顯示質量，即在矢量圖縮放過程中不會出現精度損失和圖形的失真。
矢量數據一般使用點、線或多邊形來表示地理數據，如DXF、DWG、KML、KMZ、SHP、LandXML等，都是在地理信息領域常用的矢量數據格式。
在作業中，我們經常會拿到DXF、LandXML等某種格式的文件，它們可能是設計文件，需要根據設計文件在現場實地放樣標記出特征點的位置;它們也可能是成圖文件，需要對采集地物進行檢核，或增加新地物的采集。
Q、在天碩測量軟件中，如何使用這些包含矢量數據的矢量圖紙呢?
A、我們通?？梢栽谔齑T測量軟件[導入]模塊中，選擇[其他導入]，選擇正確的[文件類型]。
天碩測量軟件提供了以下兩種導入形式——
1、僅讀取矢量數據中的點數據導入到目標點庫
2、將矢量數據以作為參考的底圖的形式導入，矢量圖紙在測量、放樣界面直接繪制出來。
目前，天碩測量軟件已經支持對DXF、KML、KMZ、LandXML格式的文件以底圖形式導入，導入的操作步驟如下：
1、進入數據導入-其他導入頁面，選擇文件類型;
2、選擇類型為矢量圖;
3、導入文件路徑。

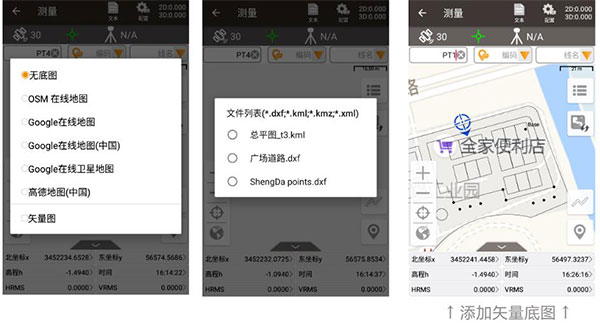

導入矢量圖紙后，在測量、放樣界面選擇矢量底圖，勾選已經導入的矢量圖紙?；氐綔y量或放樣的主界面，可以看到矢量圖紙已經顯示在該界面中。
※ 需要注意，由于矢量數據導入和繪制涉及坐標轉換，在數據導入前配置了正確的工程坐標系參數，矢量圖紙才能顯示正確。

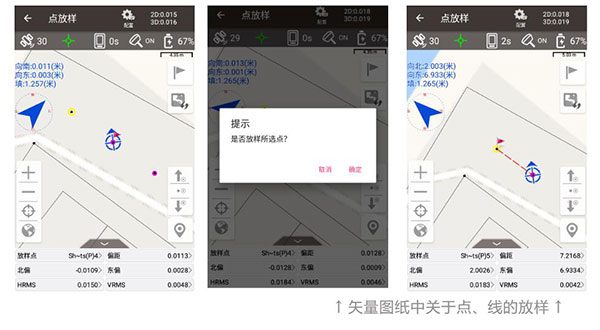

放樣時，點擊矢量圖紙上的點，可以直接跳轉放樣該點;對于矢量圖紙上的多段線、弧線，可以直接點擊跳轉放樣到該線上的樁點、特征點或最近點。
在此基礎上，如果你同時應用了在線地圖或在線衛星地圖，那么矢量圖紙和在線地圖會同時展現在屏幕上，重合顯示后會更加直觀。配合放樣時旋轉底圖的功能，整個放樣的過程會變得更加有趣!
以上就是關于矢量圖紙處理小技巧的全部內容了，希望本篇文章可以幫助到大家。
文章內容來源參考：天碩導航
矢量數據是最常見的地理信息數據類型。與光柵數據相比，用一些單元格矩陣來表示地理數據，矢量數據擁有更好的精度和圖形顯示質量，即在矢量圖縮放過程中不會出現精度損失和圖形的失真。
矢量數據一般使用點、線或多邊形來表示地理數據，如DXF、DWG、KML、KMZ、SHP、LandXML等，都是在地理信息領域常用的矢量數據格式。
在作業中，我們經常會拿到DXF、LandXML等某種格式的文件，它們可能是設計文件，需要根據設計文件在現場實地放樣標記出特征點的位置;它們也可能是成圖文件，需要對采集地物進行檢核，或增加新地物的采集。
Q、在天碩測量軟件中，如何使用這些包含矢量數據的矢量圖紙呢?
A、我們通?？梢栽谔齑T測量軟件[導入]模塊中，選擇[其他導入]，選擇正確的[文件類型]。
天碩測量軟件提供了以下兩種導入形式——
1、僅讀取矢量數據中的點數據導入到目標點庫
2、將矢量數據以作為參考的底圖的形式導入，矢量圖紙在測量、放樣界面直接繪制出來。
目前，天碩測量軟件已經支持對DXF、KML、KMZ、LandXML格式的文件以底圖形式導入，導入的操作步驟如下：
1、進入數據導入-其他導入頁面，選擇文件類型;
2、選擇類型為矢量圖;
3、導入文件路徑。
導入矢量圖紙后，在測量、放樣界面選擇矢量底圖，勾選已經導入的矢量圖紙?；氐綔y量或放樣的主界面，可以看到矢量圖紙已經顯示在該界面中。
※ 需要注意，由于矢量數據導入和繪制涉及坐標轉換，在數據導入前配置了正確的工程坐標系參數，矢量圖紙才能顯示正確。
放樣時，點擊矢量圖紙上的點，可以直接跳轉放樣該點;對于矢量圖紙上的多段線、弧線，可以直接點擊跳轉放樣到該線上的樁點、特征點或最近點。
在此基礎上，如果你同時應用了在線地圖或在線衛星地圖，那么矢量圖紙和在線地圖會同時展現在屏幕上，重合顯示后會更加直觀。配合放樣時旋轉底圖的功能，整個放樣的過程會變得更加有趣!
以上就是關于矢量圖紙處理小技巧的全部內容了，希望本篇文章可以幫助到大家。
文章內容來源參考：天碩導航
