工程之星慣導傾斜測量和多個輔助工具加持，CAD放樣越用越好用
發布時間：2022-09-06 09:28:04
工程之星作為南方導航精心打造的專業測量軟件，適用于南方、科力達、天宇等品牌RTK。最近工程之星也更新了本版，此版本的CAD放樣功能除了支持橫斷面采集、道路保存等，還新增了慣導傾斜測量功能以及線路反向、屏幕取點保存、CAD坐標系切換等輔助放樣的工具，貼合實際使用場景，不僅便捷，還好用!接下來，我們就一起來了解一下在慣導傾斜測量和多個輔助工具加持下，CAD放樣是怎樣越用越好用的吧。
01、慣導傾斜測量
不同于測量模塊中的慣導圖標單獨顯示，為了節省有效的視圖空間，方便瀏覽界面上的CAD圖紙文件，我們將CAD模塊的慣導圖標跟測量圖標進行功能結合，同一個圖標同時體現兩種功能狀態，使用起來簡潔直觀。
1)CAD放樣開啟傾斜測量：在固定解狀態下，開啟傾斜測量功能，按照動畫提示進行初始化設置;
2)未完成傾斜測量初始化設置：傾斜測量不可用(固定解)。

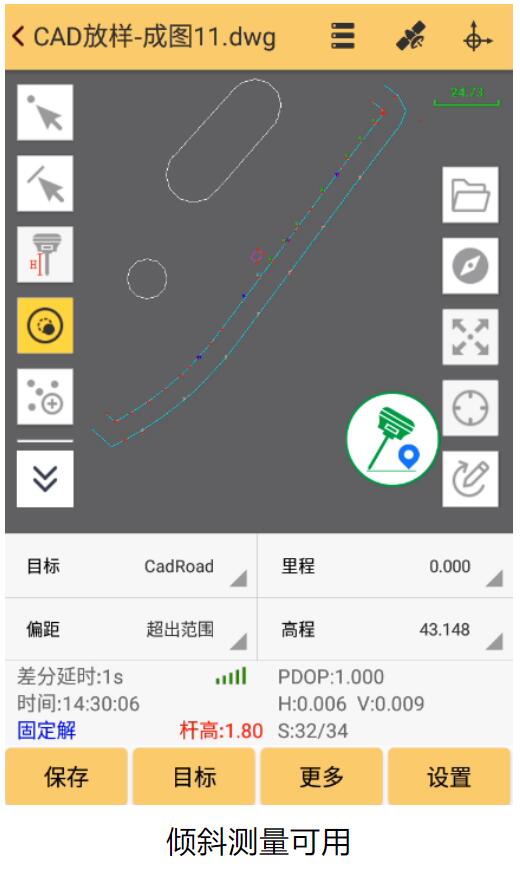

3)完成傾斜測量初始化設置：傾斜測量可用(固定解)。

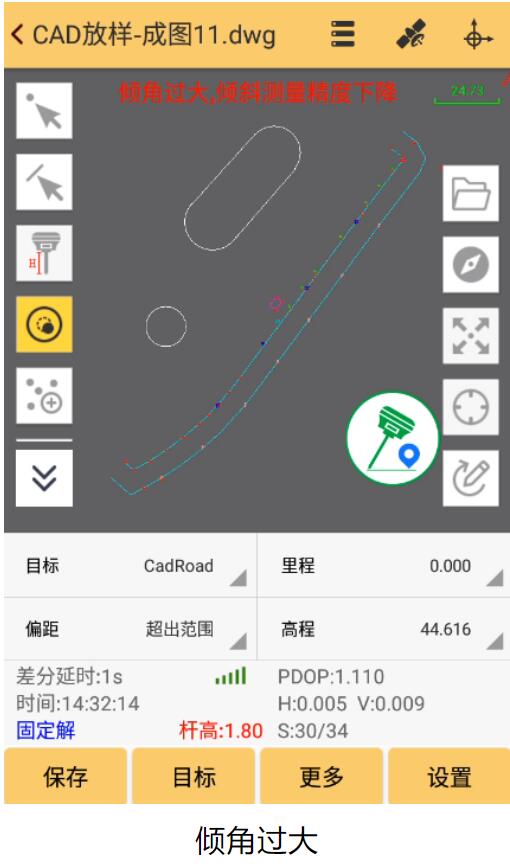

4)主機傾角過大(超過65°)：文字將提示“傾角過大，傾斜測量精度下降”。
5)非固定解狀態：傾斜測量不可用(非固定解)。
02、CAD線路反向

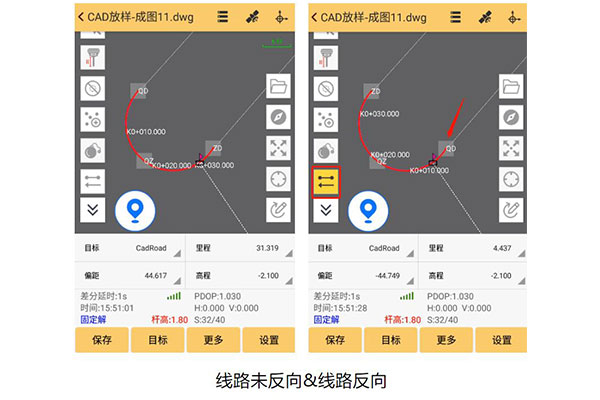

打開CAD圖紙文件，在【連續多段線放樣/圓弧放樣】模式下選擇目標線路，在左邊工具欄中選中【線路反向】，目標線路完成里程反向計算并顯示。
03、屏幕取點保存

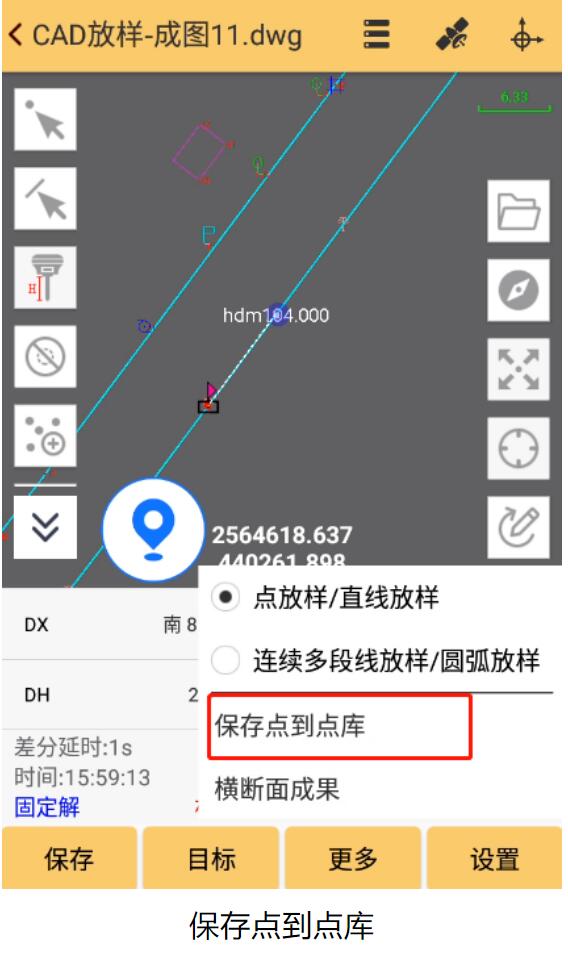

選擇選點工具，選取圖紙中目標點，選擇【更多-保存點到點庫】，輸入點名、編碼等信息，最后點擊【確定】，就可以將所選的點保存到坐標管理庫中。
04、CAD坐標系切換

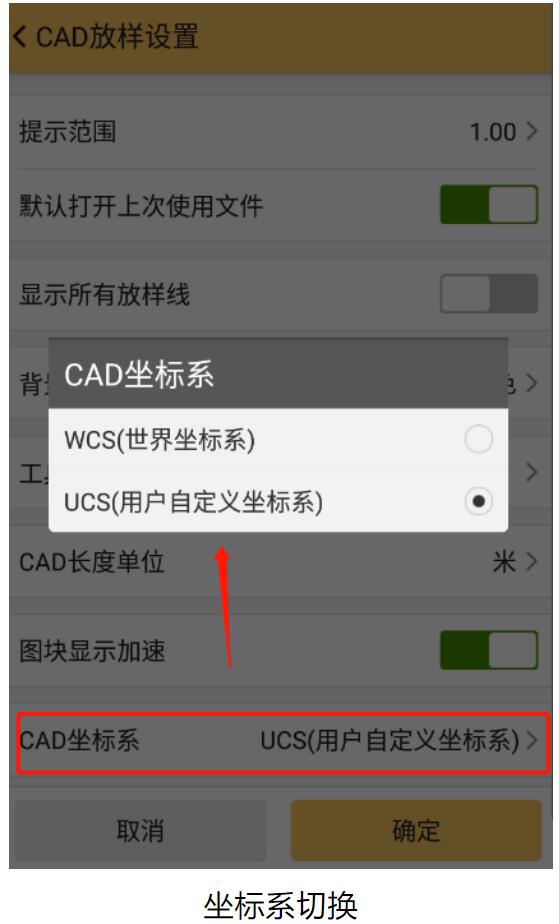

打開CAD圖紙，選擇【設置-CAD坐標系】，用戶可以根據實際需求切換世界坐標系，或者用戶自定義坐標系。
以上就是關于工程之星慣導傾斜測量和多個輔助工具加持，CAD放樣越用越好用的全部內容介紹了，大家可以更新一下工程之星的版本，去試試這些功能哦。
文章內容來源參考：科力達儀器
01、慣導傾斜測量
不同于測量模塊中的慣導圖標單獨顯示，為了節省有效的視圖空間，方便瀏覽界面上的CAD圖紙文件，我們將CAD模塊的慣導圖標跟測量圖標進行功能結合，同一個圖標同時體現兩種功能狀態，使用起來簡潔直觀。
1)CAD放樣開啟傾斜測量：在固定解狀態下，開啟傾斜測量功能，按照動畫提示進行初始化設置;
2)未完成傾斜測量初始化設置：傾斜測量不可用(固定解)。
3)完成傾斜測量初始化設置：傾斜測量可用(固定解)。
4)主機傾角過大(超過65°)：文字將提示“傾角過大，傾斜測量精度下降”。
5)非固定解狀態：傾斜測量不可用(非固定解)。
02、CAD線路反向
打開CAD圖紙文件，在【連續多段線放樣/圓弧放樣】模式下選擇目標線路，在左邊工具欄中選中【線路反向】，目標線路完成里程反向計算并顯示。
03、屏幕取點保存
選擇選點工具，選取圖紙中目標點，選擇【更多-保存點到點庫】，輸入點名、編碼等信息，最后點擊【確定】，就可以將所選的點保存到坐標管理庫中。
04、CAD坐標系切換
打開CAD圖紙，選擇【設置-CAD坐標系】，用戶可以根據實際需求切換世界坐標系，或者用戶自定義坐標系。
以上就是關于工程之星慣導傾斜測量和多個輔助工具加持，CAD放樣越用越好用的全部內容介紹了，大家可以更新一下工程之星的版本，去試試這些功能哦。
文章內容來源參考：科力達儀器
