合眾思壯eSurvey4.0的CAD功能詳解，導入、編輯、線放樣一步到位
發布時間：2022-08-13 10:11:39
eSurvey4.0作為北京合眾思壯科技股份有限公司開發的一款專業 GNSS外業測繪軟件，其有很多的基本功能，今天小編要為您介紹的是eSurvey4.0的CAD功能詳解，包括對已有 CAD 的圖形的導入、編輯，以及CAD 圖形已有線條進行線放樣等內容，下面就跟CORS賬號網小編一起來看看吧。
1、進入CAD功能界面
首先，打開手簿，進入eSurvey4.0測量軟件，依次點擊【測量】->【CAD】，進入 CAD 功能界面。
2、CAD功能界面詳解
在CAD功能界面，點擊【3D】，進入 3D 視圖。
點擊【數據】，可以進行新建圖層，刪除圖層，鎖定圖層和導入導出dxf 文件等操作。
點擊【繪圖】，可以根據點繪制圖形。
點擊【測量】，可以計算交點，距離偏移等功能。
點擊【工具】，可以求角度和面積。
CAD 刪除數據及線放樣操作說明：
點擊屏幕的上要刪除的點或者圖形，選中目標，目標變為藍色，根據自己需要點擊刪除即可“刪除”目標。

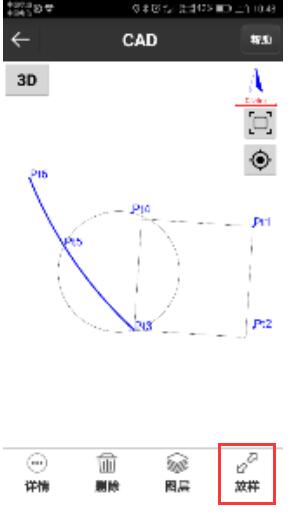

點擊“放樣”彈出界面選擇“使用折線放樣”或者“使用線段放樣”，還需根據自己要求選擇時候開啟“逐樁坐標放樣”，點擊確定，直接進入線放樣界面，進行放樣即可。
注意事項：
線放樣需要儀器達到固定解才可以操作。
以上就是關于合眾思壯eSurvey4.0的CAD功能詳解的全部內容了，希望看了本篇文章的你對于eSurvey4.0的CAD功能有一個更加深入的了解。
1、進入CAD功能界面
首先，打開手簿，進入eSurvey4.0測量軟件，依次點擊【測量】->【CAD】，進入 CAD 功能界面。
2、CAD功能界面詳解
在CAD功能界面，點擊【3D】，進入 3D 視圖。
點擊【數據】，可以進行新建圖層，刪除圖層，鎖定圖層和導入導出dxf 文件等操作。
點擊【繪圖】，可以根據點繪制圖形。
點擊【測量】，可以計算交點，距離偏移等功能。
點擊【工具】，可以求角度和面積。
CAD 刪除數據及線放樣操作說明：
點擊屏幕的上要刪除的點或者圖形，選中目標，目標變為藍色，根據自己需要點擊刪除即可“刪除”目標。
點擊“放樣”彈出界面選擇“使用折線放樣”或者“使用線段放樣”，還需根據自己要求選擇時候開啟“逐樁坐標放樣”，點擊確定，直接進入線放樣界面，進行放樣即可。
注意事項：
線放樣需要儀器達到固定解才可以操作。
以上就是關于合眾思壯eSurvey4.0的CAD功能詳解的全部內容了，希望看了本篇文章的你對于eSurvey4.0的CAD功能有一個更加深入的了解。
