司南RTK怎樣導入底圖？司南RTK作為測量人常用的測量儀器之一，其配備測量大師測量軟件，所以底圖導入可以在測量大師里面直接導入，下面我們就來看看司南RTK底圖導入步驟圖文教程，此教程對于底圖類型 CAD 和 Shapefile都適用。
一、手簿連接主機
將司南RTK通過藍牙與手簿相連，這一步我們以前有講過，這里就不細說了。
二、進入導入底圖界面

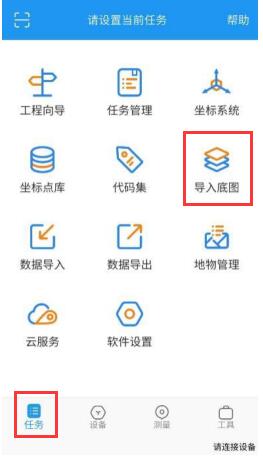

在測量大師界面，依次點擊[任務]→[導入底圖]：可選擇底圖類型 CAD 和 Shapefile。
三、底圖導入
1、導入 CAD
1) 添加：點擊添加，跳轉至 CAD 文件選擇界面，文件路徑可選擇跳轉至對應軟件選擇要導入的 CAD 文件，路徑下方顯示可導入文件格式；
2) 保存點到點庫：把 DXF 中的點位信息保存至點庫；
3) 保存線到線庫：把 DXF 中的線信息保存至線庫；
4) 保存線端點到點庫：把 DXF 中所有線的端點保存至點庫；
注意：必須在導入文件前選擇，方可正常生效，不然必須重新導入。
2、導入 Shapefile 設置：
1) 添加：點擊添加，跳轉至 Shapefile 文件選擇界面，文件路徑可選擇跳轉至對應軟件選擇要導入的 Shapefile 文件，路徑下方顯示可導入文件格式；
2) 保存點到點庫：導入前勾選，導入底圖同時會導入底圖中的點進入點庫；
3) 保存線到線庫：把 Shapefile 中的線信息保存至線庫；
4) 上移和下移：文件列表中的文件可通過上移和下移改變 shapefile 圖層顯示順序。
以上就是關于司南RTK底圖導入步驟圖文教程的全部內容了，總體來說還是比較簡便的，希望看了本篇文章的你，對于司南RTK底圖導入步驟已經了解清楚了，大家趕緊去實操試一試吧。
一、手簿連接主機
將司南RTK通過藍牙與手簿相連，這一步我們以前有講過，這里就不細說了。
二、進入導入底圖界面
在測量大師界面，依次點擊[任務]→[導入底圖]：可選擇底圖類型 CAD 和 Shapefile。
三、底圖導入
1、導入 CAD
1) 添加：點擊添加，跳轉至 CAD 文件選擇界面，文件路徑可選擇跳轉至對應軟件選擇要導入的 CAD 文件，路徑下方顯示可導入文件格式；
2) 保存點到點庫：把 DXF 中的點位信息保存至點庫；
3) 保存線到線庫：把 DXF 中的線信息保存至線庫；
4) 保存線端點到點庫：把 DXF 中所有線的端點保存至點庫；
注意：必須在導入文件前選擇，方可正常生效，不然必須重新導入。
2、導入 Shapefile 設置：
1) 添加：點擊添加，跳轉至 Shapefile 文件選擇界面，文件路徑可選擇跳轉至對應軟件選擇要導入的 Shapefile 文件，路徑下方顯示可導入文件格式；
2) 保存點到點庫：導入前勾選，導入底圖同時會導入底圖中的點進入點庫；
3) 保存線到線庫：把 Shapefile 中的線信息保存至線庫；
4) 上移和下移：文件列表中的文件可通過上移和下移改變 shapefile 圖層顯示順序。
以上就是關于司南RTK底圖導入步驟圖文教程的全部內容了，總體來說還是比較簡便的，希望看了本篇文章的你，對于司南RTK底圖導入步驟已經了解清楚了，大家趕緊去實操試一試吧。
