南方工程之星教程：CAD輔助工具使用指南奉上
發布時間：2022-07-18 10:51:27
南方工程之星作為南方旗下RTK搭配使用的專業測量軟件，其已經更新到5.0版本了，在最新一個版本中，CAD放樣新增了線路反向、屏幕取點保存、CAD坐標系切換等輔助放樣的工具。本篇內容，小編就將CAD輔助工具使用指南奉上。
工程之星CAD輔助工具使用指南
1、CAD線路反向：
打開CAD圖紙文件，在【連續多段線放樣/圓弧放樣】模式下選擇目標線路，在右邊工具欄中選中【線路反向】，目標線路完成里程反向計算并顯示。

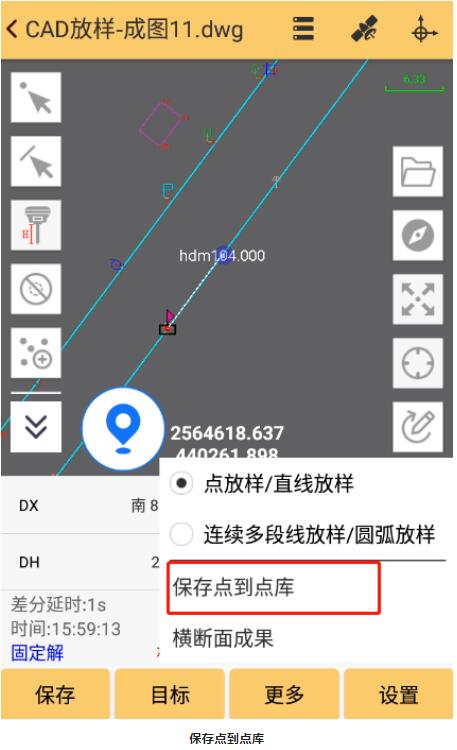

2、屏幕取點：
選擇選點工具，選取圖紙中目標點，選擇【更多】-【保存點到點庫】，輸入點名、編碼等信息，最后點擊【確定】，可以將所選點保存到坐標管理庫中。
3、CAD坐標系切換：
打開CAD圖紙，選擇【設置】-【CAD坐標系】，根據實際需求切換世界坐標系或用戶自定義坐標系。
以上就是關于CAD輔助工具使用指南的全部內容了，希望看了這篇文章的你，能夠快速學會這些新增輔助工具的使用，以提高作業效率。
文章內容來源參考：南方微課堂
