土方測量如何提高作業效率?來試試這種方法
發布時間：2022-06-30 10:12:09
土方測量作為項目工程中不可或缺的項目，提高它的作業效率有助于推進整個項目的進度。那么你知道土方測量如何提高作業效率嗎?中海達影像RTK用影像測量功能，助你一臂之力。
中海達影像RTK用于提高土方測量作業效率應用實例。
項目背景
本項目隸屬于河南省第五建筑工程公司雪松路南延下穿隴海鐵路及周邊配套設施改造項目。該項目是鄭州市高新區與中原區交通主干道雪松路的二期工程，道路通車驗收后將對高新區居民外出提供極大的方便。設計路長2.583公里，設計路寬50米，征地范圍紅線沿道路中線兩側外擴100米。征地范圍內包含隴海鐵路線，廢棄村莊，果園等典型城市郊區地貌特征。
項目需求
2022年6月13日，項目部接到高新區管委會通知，道路施工產生的大量建筑垃圾及土方施工單位未有效管理，隨意堆放，已有塌落危害正常人行道路的風險，要求兩天內清理至規定位置并對方量及施工過程如實造冊上報記錄。
痛點分析
在土方測量項目中，大部分作業單位常用設備還是RTK和無人機，在大型土方測量上，無人機專業性強，對測量操作人員要求高，多數作業單位缺少專業飛手。而傳統RTK由于使用點目標采集作業，需要人工測量每個點位，工作量大，耗費的時間長，還容易漏測、多測。且由于土方地表凹凸不平，測量難度大、危險性較高。
有沒有一種極具性價比的方案，能夠解決RTK采集慢、無人機專業性強的不足呢?
實施方案

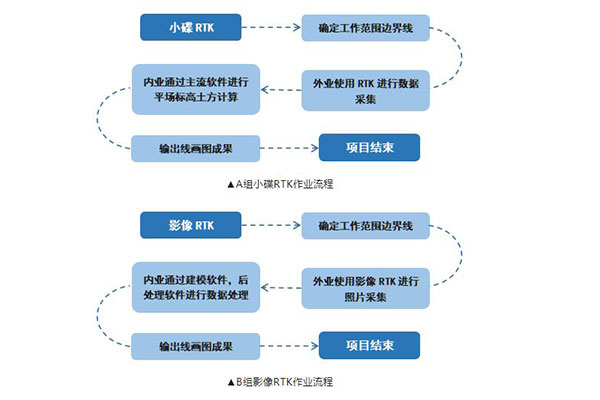

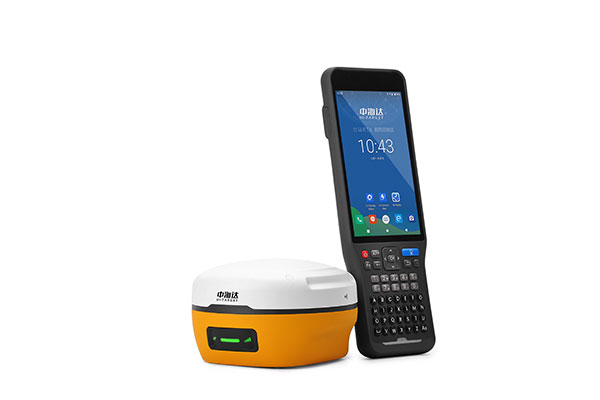

由于項目部已有一臺中海達小碟工程版，且使用較為熟練，基于集團公司對新技術的重視，本次土方測量采用兩種完全不同的技術手段來實現，并對結果和效率做分析評估，分別如下：
項目內外業實施
外業實施
A組于13日下午3點開始測量工作，根據GB/T 17160-1997 1:500 1:1000 1:2000地形圖測繪規范，在RTK接收到CORS基站的信號得到固定解狀態后，先進行控制點核對，精度符合要求后，開始進行碎部點采集，地物變化的明顯點都需要一一采集，并做好記錄，為了提高外業作業速度，整個外業采取傾斜測量模式采集，減少對點居中時間。
B組于13日下午3點開始測量工作，使用儀器為中海達影像RTK。為了避免工作區域干擾，B組于A組測區對面開始進行數據采集。同樣的在RTK接收到CORS基站的信號得到固定解狀態后，先進行控制點核對，精度符合要求后，開始進行影像數據采集。

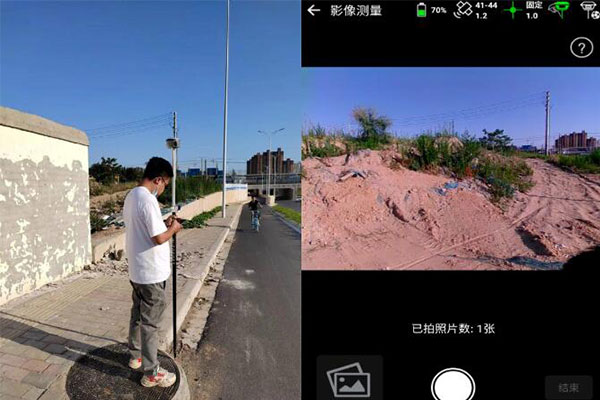

▲影像RTK作業
數據處理過程：
A組采用的是RTK實測的方式，所以將測量成果轉為.dat格式的數據后即可被內業軟件識別。通過導入測區范圍，建立DTM，生成三角網或者方格網即可進行土方數據輸出。具體操作步驟如下所示：

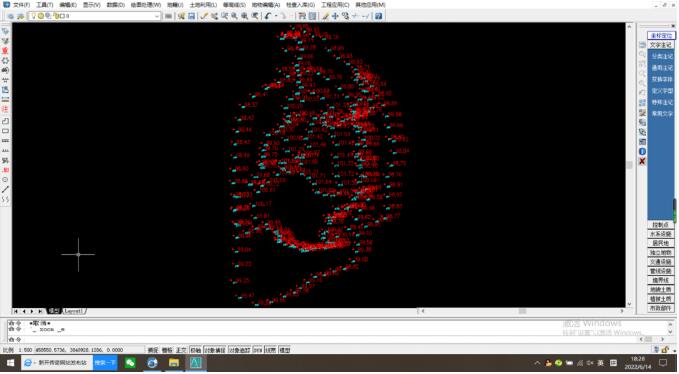

▲小碟RTK內業
B組采用的是影像測量方式，所以數據處理采用市面上常見的建模軟件進行數據加工，將POS數據和照片進行匹配后進行空中三角測量，并輸出真三維模型。由于本項目要求的是平場標高。所以在模型上即可進行土方量計算。也可以進行數據二次加工實現更豐富的數據成果輸出。

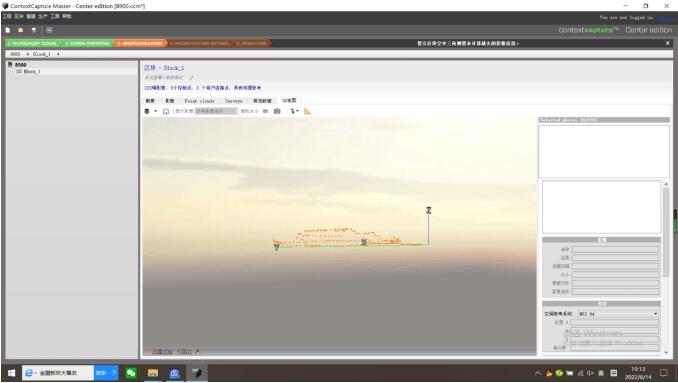

▲影像RTK內業 ???
成果展示

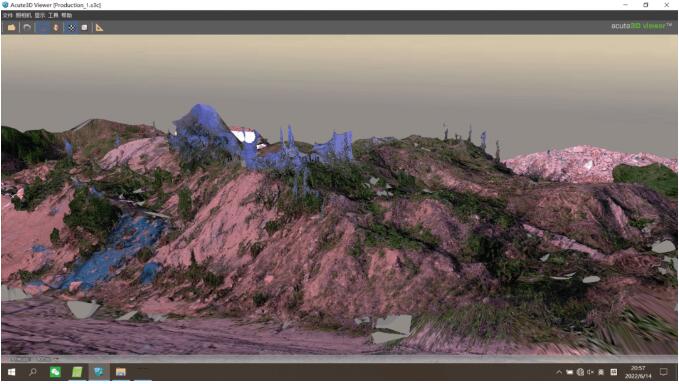

▲影像RTK內業成果
項目總結
通過本次測試，我們不難發現利用高精度RTK結合高清攝像頭進行影像測量的方式和我們傳統的RTK測量有極大的不同，其更加接近于近景攝影測量的范疇。主要表現在以下幾點：
一、同樣的外業采集，影像RTK所用的時間更少。依靠于圖像采集的方式，影像RTK單次采集獲取的是一個面目標，而傳統的RTK則是點目標。
二，雖然表面上看影像RTK內業處理數據更為復雜，實際上由于單張照片字節數較小，照片數量也很小，對計算機的硬件要求也不高，處理起來的時間完全可以彌補在外業采集所耗費的時間。
三、成果方面傳統的RTK只能提供DLG的線畫圖數據，歷史留證存儲問題只能靠該數據恢復提供。而影像RTK除了可以提供DLG的成果數據外，還可以提供地區的三維模型，高清正射影像，DEM模型等數據，且目前該類數據對于施工進度的判斷及政府的決策管理有更加真實，更加直觀的效果。
張工點評
“從來沒想過RTK可以像近景攝影測量一樣，一掃掃一個面，比以前測土方快了不少；而且輸出的成果不僅有DLG成果數據，還有三維模型、DEM模型等數據，有了這些數據我們施工起來就更有效率了。”
文章內容來源參考中海達小碟
中海達影像RTK用于提高土方測量作業效率應用實例。
項目背景
本項目隸屬于河南省第五建筑工程公司雪松路南延下穿隴海鐵路及周邊配套設施改造項目。該項目是鄭州市高新區與中原區交通主干道雪松路的二期工程，道路通車驗收后將對高新區居民外出提供極大的方便。設計路長2.583公里，設計路寬50米，征地范圍紅線沿道路中線兩側外擴100米。征地范圍內包含隴海鐵路線，廢棄村莊，果園等典型城市郊區地貌特征。
項目需求
2022年6月13日，項目部接到高新區管委會通知，道路施工產生的大量建筑垃圾及土方施工單位未有效管理，隨意堆放，已有塌落危害正常人行道路的風險，要求兩天內清理至規定位置并對方量及施工過程如實造冊上報記錄。
痛點分析
在土方測量項目中，大部分作業單位常用設備還是RTK和無人機，在大型土方測量上，無人機專業性強，對測量操作人員要求高，多數作業單位缺少專業飛手。而傳統RTK由于使用點目標采集作業，需要人工測量每個點位，工作量大，耗費的時間長，還容易漏測、多測。且由于土方地表凹凸不平，測量難度大、危險性較高。
有沒有一種極具性價比的方案，能夠解決RTK采集慢、無人機專業性強的不足呢?
實施方案
由于項目部已有一臺中海達小碟工程版，且使用較為熟練，基于集團公司對新技術的重視，本次土方測量采用兩種完全不同的技術手段來實現，并對結果和效率做分析評估，分別如下：
項目內外業實施
外業實施
A組于13日下午3點開始測量工作，根據GB/T 17160-1997 1:500 1:1000 1:2000地形圖測繪規范，在RTK接收到CORS基站的信號得到固定解狀態后，先進行控制點核對，精度符合要求后，開始進行碎部點采集，地物變化的明顯點都需要一一采集，并做好記錄，為了提高外業作業速度，整個外業采取傾斜測量模式采集，減少對點居中時間。
▲小碟RTK作業
B組于13日下午3點開始測量工作，使用儀器為中海達影像RTK。為了避免工作區域干擾，B組于A組測區對面開始進行數據采集。同樣的在RTK接收到CORS基站的信號得到固定解狀態后，先進行控制點核對，精度符合要求后，開始進行影像數據采集。
▲影像RTK作業
數據處理過程：
A組采用的是RTK實測的方式，所以將測量成果轉為.dat格式的數據后即可被內業軟件識別。通過導入測區范圍，建立DTM，生成三角網或者方格網即可進行土方數據輸出。具體操作步驟如下所示：
▲小碟RTK內業
B組采用的是影像測量方式，所以數據處理采用市面上常見的建模軟件進行數據加工，將POS數據和照片進行匹配后進行空中三角測量，并輸出真三維模型。由于本項目要求的是平場標高。所以在模型上即可進行土方量計算。也可以進行數據二次加工實現更豐富的數據成果輸出。
▲影像RTK內業
成果展示
▲影像RTK內業成果
項目總結
通過本次測試，我們不難發現利用高精度RTK結合高清攝像頭進行影像測量的方式和我們傳統的RTK測量有極大的不同，其更加接近于近景攝影測量的范疇。主要表現在以下幾點：
一、同樣的外業采集，影像RTK所用的時間更少。依靠于圖像采集的方式，影像RTK單次采集獲取的是一個面目標，而傳統的RTK則是點目標。
二，雖然表面上看影像RTK內業處理數據更為復雜，實際上由于單張照片字節數較小，照片數量也很小，對計算機的硬件要求也不高，處理起來的時間完全可以彌補在外業采集所耗費的時間。
三、成果方面傳統的RTK只能提供DLG的線畫圖數據，歷史留證存儲問題只能靠該數據恢復提供。而影像RTK除了可以提供DLG的成果數據外，還可以提供地區的三維模型，高清正射影像，DEM模型等數據，且目前該類數據對于施工進度的判斷及政府的決策管理有更加真實，更加直觀的效果。
張工點評
“從來沒想過RTK可以像近景攝影測量一樣，一掃掃一個面，比以前測土方快了不少；而且輸出的成果不僅有DLG成果數據，還有三維模型、DEM模型等數據，有了這些數據我們施工起來就更有效率了。”
文章內容來源參考中海達小碟
