SouthMap如何算溝渠土方?圖文教程來啦
發布時間：2022-06-23 10:31:15
SouthMap 隸屬于南方地理的信息數據成圖軟件，其用途很廣，還可以計算溝渠土方。那么SouthMap如何算溝渠土方呢?小編收集整理了SouthMap計算溝渠土方的圖文教程，下面我們一起來學習一下吧。
一、事前準備：

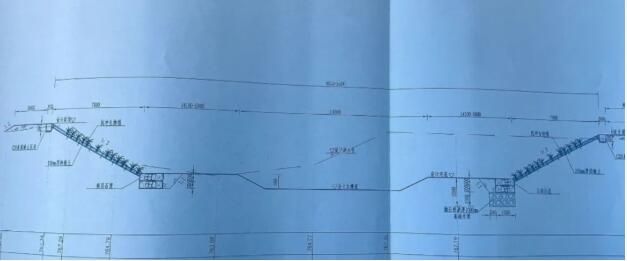

1、溝渠設計圖
從下面截圖可以看出，溝渠橫斷面是左右對稱，底部平臺，兩側各有兩級邊坡。
2、野外采集坐標數據

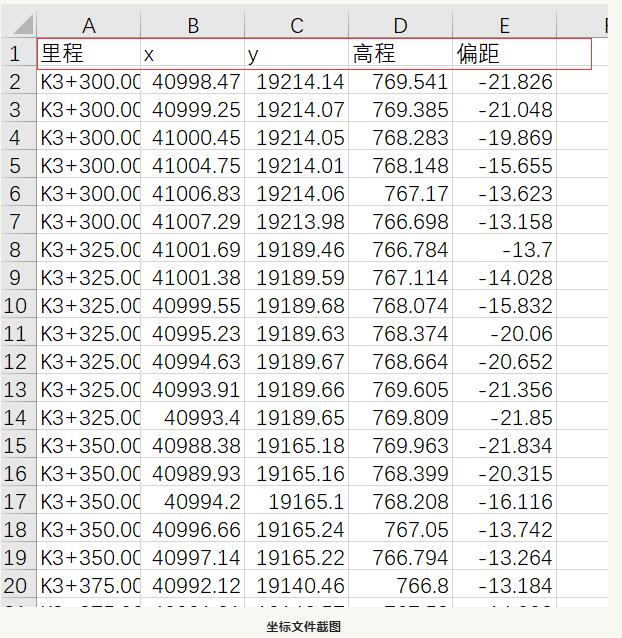

開挖前，用RTK沿溝渠按里程采集的坐標文件，下圖是導出的數據截圖。偏距指橫斷面線上的點，與橫斷面線中點的距離。
二、SouthMap計算溝渠土方圖文教程
這個溝渠土方實例，有原始斷面高程數據和設計圖，可以在SouthMap里用任意斷面法來計算土方量，按下列步驟來操作。
1、 編輯里程文件
將RTK導出的坐標文件，按下圖格式整理成后綴是hdm的里程文件。
2、繪制橫斷面圖
點擊菜單“工程應用-斷面土方計算-任意斷面”，按下圖所示，參照設計圖，繪制橫斷面圖和設計線。紅色線是原始地面線，白色線是斷面設計線。
3、輸出計算結果
點擊菜單“工程應用-斷面土方計算-圖面土方計算”，選擇所有斷面，并輸出計算結果表。
以上就是關于SouthMap如何算溝渠土方?這個問題的全部解答了，本文通過圖文結合的方式介紹SouthMap計算溝渠土方，希望可以幫助到大家。
文章內容來源參考：南方微課堂
一、事前準備：
1、溝渠設計圖
從下面截圖可以看出，溝渠橫斷面是左右對稱，底部平臺，兩側各有兩級邊坡。
2、野外采集坐標數據
開挖前，用RTK沿溝渠按里程采集的坐標文件，下圖是導出的數據截圖。偏距指橫斷面線上的點，與橫斷面線中點的距離。
二、SouthMap計算溝渠土方圖文教程
這個溝渠土方實例，有原始斷面高程數據和設計圖，可以在SouthMap里用任意斷面法來計算土方量，按下列步驟來操作。
1、 編輯里程文件

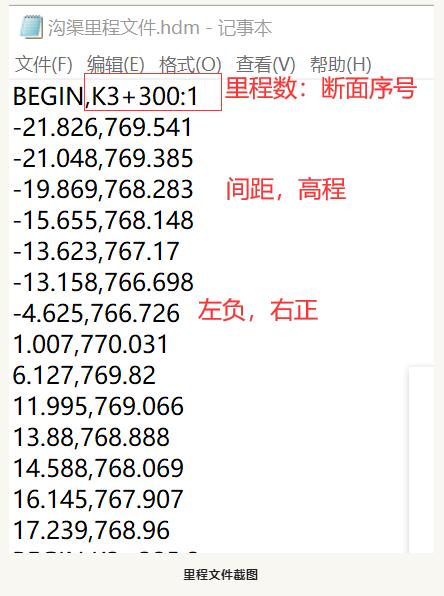

將RTK導出的坐標文件，按下圖格式整理成后綴是hdm的里程文件。
2、繪制橫斷面圖
點擊菜單“工程應用-斷面土方計算-任意斷面”，按下圖所示，參照設計圖，繪制橫斷面圖和設計線。紅色線是原始地面線，白色線是斷面設計線。

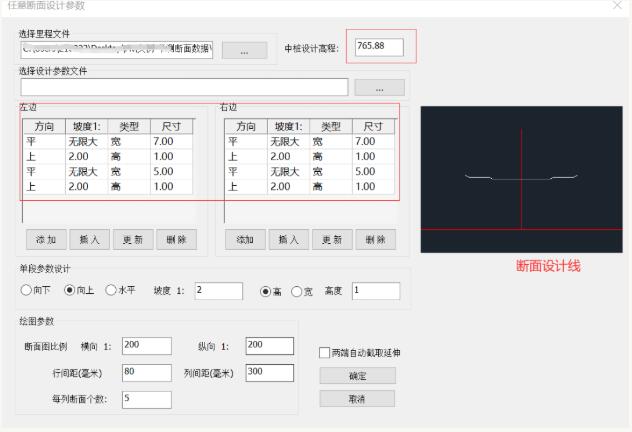

設計參數錄入界面

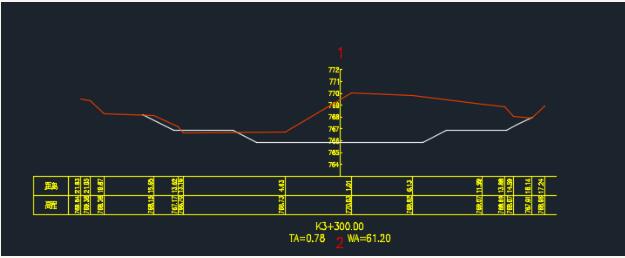

單個斷面

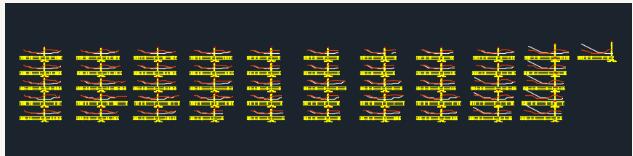

所有斷面
單個斷面
所有斷面
3、輸出計算結果

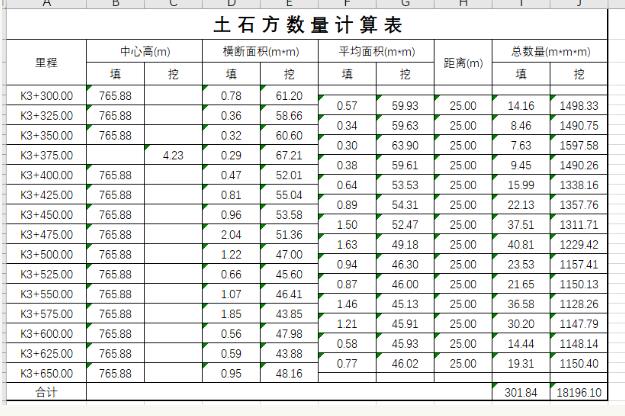

點擊菜單“工程應用-斷面土方計算-圖面土方計算”，選擇所有斷面，并輸出計算結果表。
以上就是關于SouthMap如何算溝渠土方?這個問題的全部解答了，本文通過圖文結合的方式介紹SouthMap計算溝渠土方，希望可以幫助到大家。
文章內容來源參考：南方微課堂
