中海達影像小碟RTK如何進行影像測量？RTK影像測量教程奉上
發布時間：2022-04-25 10:51:40
影像小碟RTK作為中海達2022年重磅推出的測量儀器產品，其影像測量是其重點功能，那么中海達影像小碟RTK應該如何進行影像測量呢？RTK影像測量教程奉上，讓您快速掌握，話不多說，下面我們一起來了解一下吧。
事前準備：
影像測量是 V2.3.0 版本推出的功能，需配合支持影像測量的主機使用，需要準備一臺中海達影像小碟V5、F5，或者海星達vRTK2、華星A40、北斗海達TS6。
影像測量作用：
測量人可通過影像測量功能，對難以到達的位置進行拍攝并刺點，軟件可解算出刺點位置坐標。
中海達影像小碟RTK如何進行影像測量？
RTK影像測量教程：
1、使用 WiFi 方式連接一臺支持攝影測量的 RTK 主機
參考教程：中海達RTK如何連接手簿？中海達RTK連接手簿的4種方式教程
http://www.jinxipu520.com/news/problem/696.html
2、設置為移動站數據鏈后，等待解狀態進入固定解
參考教程：中海達網絡cors連接步驟，6步快速設置
http://www.jinxipu520.com/news/guide/437.html
3、開始影像測量

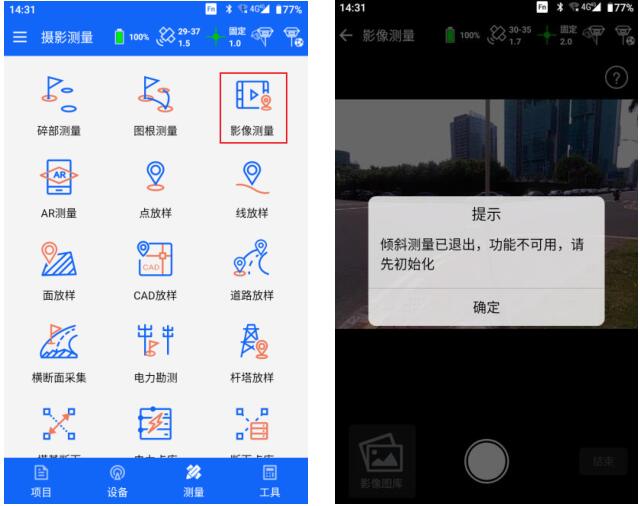

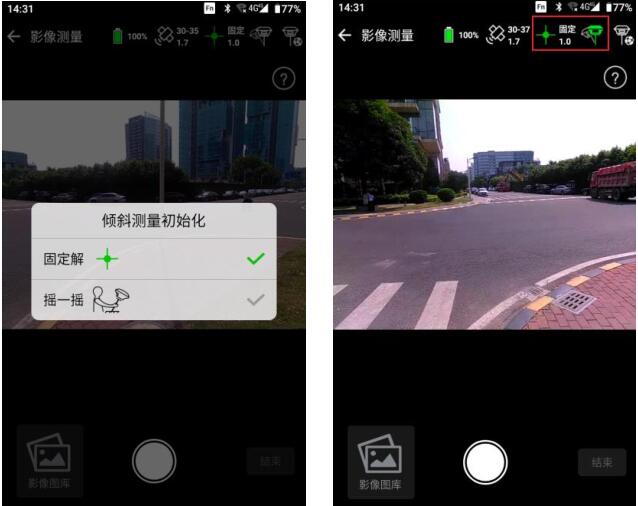

點擊測量->測量配置->數據頁。打開傾斜測量開關，返回導航界面點擊進入攝影測量界面，按照彈窗提示進行傾斜測量初始化，正確進入傾斜測量模式后即可進行攝影測量的影像拍攝操作。
在距離待測物合適位置（一般距待測物 10m-15m 較為合適）繞其進行弧形軌跡的拍攝，建議最后分別走近和遠離待測物各拍攝一張照片，以達到較好的精度。
小貼士：至少需要拍攝 5 張合格的照片才能點擊結束。

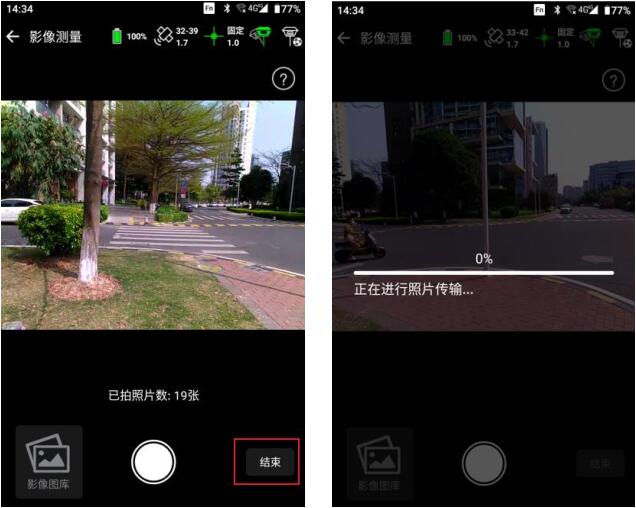

拍攝照片大于 5 張后，點擊結束按鈕，界面顯示影像組傳輸進度條，進度條達到百分之五十后影像組傳輸完成，進入影像優化階段，此時顯示“跳過”按鈕，點擊可跳過優化操作（影像組保存后可移步影像圖庫繼續進行優化操作也可將影像組導出使用其他空三解算軟件進行數據處理）。

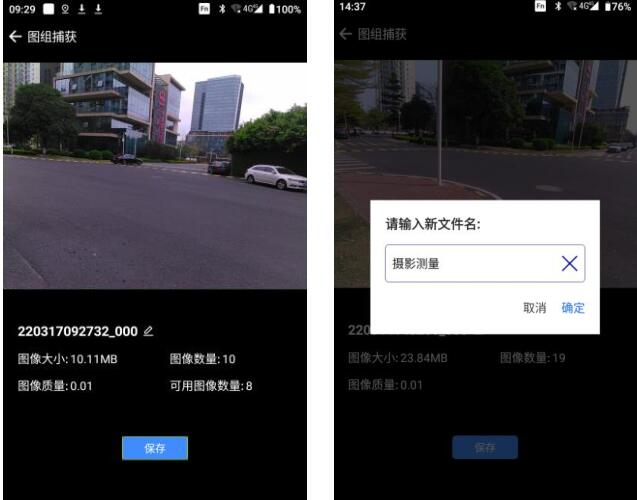

完成或跳過優化操作后進入影像組保存界面，該界面顯示影像組名稱（默認為年月日時分秒_序號，點擊編輯按鈕后可重命名）、圖像大小、圖像質量、圖像數量、可用圖像數量，點擊保存后影像組保存在影像圖庫中。
進入已優化成功的影像組中，點擊選點按鈕，拖動箭頭對待測點進行選擇刺點，您還可以雙指放大照片使刺點更加精確，在兩張或兩張以上的照片對同一點進行刺點后，軟件自動計算出點坐標，并顯示點名、2D 質量和使用照片數，其中點名可以修改。對點坐標和質量滿意后，點擊保存，該點會被保存至【點數據】-【影像點庫】中。
影像測量注意事項：
1、相鄰兩張照片的拍攝間隔為 1m，不得少于 0.5m。
2、拍照點的軌跡相對測量區域成一個扇形。
3、為保證測量精度，完成一條弧線拍攝后需要向后或向前移動一步拍攝兩張照片。
以上就是關于中海達影像小碟RTK如何進行影像測量的全部問題解答了，大家都清楚了嗎？疑問本篇內容可以幫助大家更好地了解影像測量。
文章內容來源參考：中海達
事前準備：
影像測量是 V2.3.0 版本推出的功能，需配合支持影像測量的主機使用，需要準備一臺中海達影像小碟V5、F5，或者海星達vRTK2、華星A40、北斗海達TS6。
影像測量作用：
測量人可通過影像測量功能，對難以到達的位置進行拍攝并刺點，軟件可解算出刺點位置坐標。
中海達影像小碟RTK如何進行影像測量？
RTK影像測量教程：
1、使用 WiFi 方式連接一臺支持攝影測量的 RTK 主機
參考教程：中海達RTK如何連接手簿？中海達RTK連接手簿的4種方式教程
http://www.jinxipu520.com/news/problem/696.html
2、設置為移動站數據鏈后，等待解狀態進入固定解
參考教程：中海達網絡cors連接步驟，6步快速設置
http://www.jinxipu520.com/news/guide/437.html
3、開始影像測量
點擊測量->測量配置->數據頁。打開傾斜測量開關，返回導航界面點擊進入攝影測量界面，按照彈窗提示進行傾斜測量初始化，正確進入傾斜測量模式后即可進行攝影測量的影像拍攝操作。
在距離待測物合適位置（一般距待測物 10m-15m 較為合適）繞其進行弧形軌跡的拍攝，建議最后分別走近和遠離待測物各拍攝一張照片，以達到較好的精度。
小貼士：至少需要拍攝 5 張合格的照片才能點擊結束。

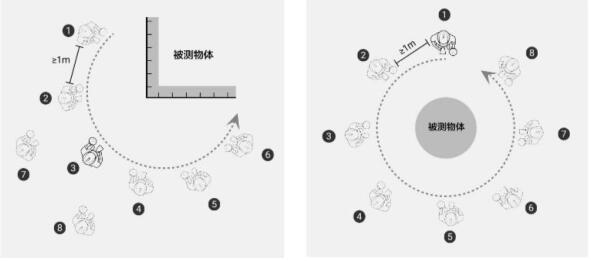

影像 RTK拍攝示意圖
拍攝照片大于 5 張后，點擊結束按鈕，界面顯示影像組傳輸進度條，進度條達到百分之五十后影像組傳輸完成，進入影像優化階段，此時顯示“跳過”按鈕，點擊可跳過優化操作（影像組保存后可移步影像圖庫繼續進行優化操作也可將影像組導出使用其他空三解算軟件進行數據處理）。
完成或跳過優化操作后進入影像組保存界面，該界面顯示影像組名稱（默認為年月日時分秒_序號，點擊編輯按鈕后可重命名）、圖像大小、圖像質量、圖像數量、可用圖像數量，點擊保存后影像組保存在影像圖庫中。
進入已優化成功的影像組中，點擊選點按鈕，拖動箭頭對待測點進行選擇刺點，您還可以雙指放大照片使刺點更加精確，在兩張或兩張以上的照片對同一點進行刺點后，軟件自動計算出點坐標，并顯示點名、2D 質量和使用照片數，其中點名可以修改。對點坐標和質量滿意后，點擊保存，該點會被保存至【點數據】-【影像點庫】中。
影像測量注意事項：
1、相鄰兩張照片的拍攝間隔為 1m，不得少于 0.5m。
2、拍照點的軌跡相對測量區域成一個扇形。
3、為保證測量精度，完成一條弧線拍攝后需要向后或向前移動一步拍攝兩張照片。
以上就是關于中海達影像小碟RTK如何進行影像測量的全部問題解答了，大家都清楚了嗎？疑問本篇內容可以幫助大家更好地了解影像測量。
文章內容來源參考：中海達
