【干貨】2種數據導入到奧維互動地圖的使用步驟教程，值得收藏
發布時間：2022-04-12 10:22:47
奧維互動地圖作為勘測、施測人員經常會用到的工具，對于其使用就需要熟練掌握的。其可支持平面控制點以及線路圖CAD（*.dxf）等數據的導入，本篇文章我們就將詳細介紹這2種數據導入到奧維互動地圖的使用步驟教程。
線路圖CAD（*.dxf）導入到奧維互動地圖的使用步驟教程
奧維互動地圖支持多種坐標系，本文導入CAD（*.dxf）設計圖以通過關聯點轉換方案完成。
（1）獲取控制點經緯度獲取控制點經緯度的方法有三種：
通過設置橢球投影坐標系參數，將控制點直接轉換為經緯度；
用GNSS RTK接收機測量控制點獲取經緯度；
用手機版奧維互動地圖定位獲取控制點經緯度。
對于小范圍工程，一般情況下測量人員在不清楚控制點橢球參數的中央子午線和大地投影高，就無法直接轉換成經緯度，這里可以通過GNSS RTK測量出控制點經緯度，如果現場沒有配備GNSS RTK接收機的條件下也可以通過手機奧維互動地圖定位獲取經緯度。
（2）生成路線*.dxf格式設計圖 線路圖生成，可以通過“測量坐標計算程序V6”計算路線中樁坐標，生成CAD_SCR文件，然后通過AutoCAD展點成圖。
（3）將線路圖*.dxf文件導入到奧維互動地圖瀏覽器

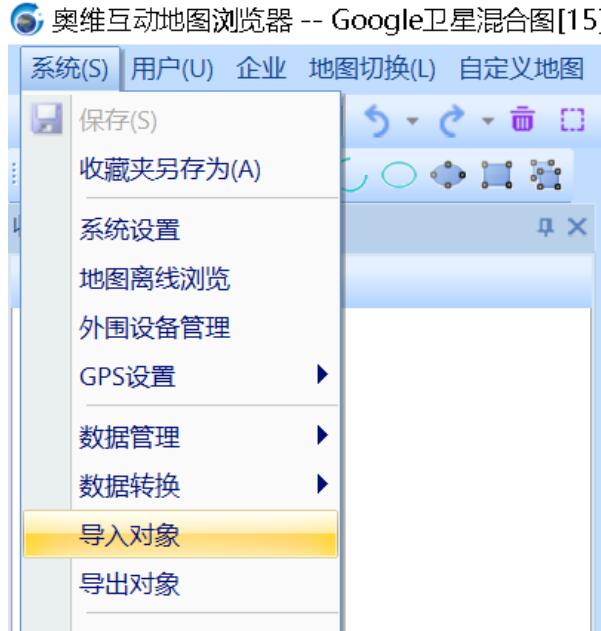

啟動奧維互動地圖瀏覽器——點擊菜單欄“系統”——選擇“導入對象”。
選擇“交點法坐標.dxf”圖形文件——點擊“打開”。
提示：解析文件對話框，選擇“關聯點轉換坐標”——進入“方案管理”。

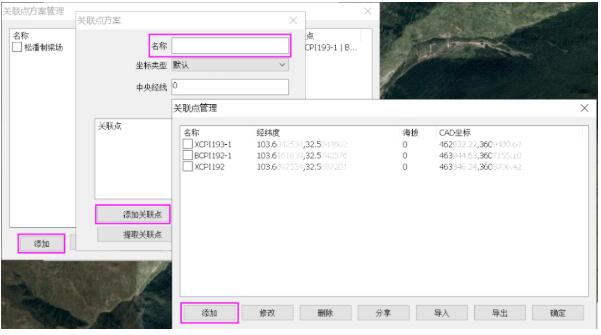

點擊“添加”——輸入關聯點方案“名稱”——點擊“添加關聯點”——點擊“添加”。（將預先準備的控制點坐標及經緯度依次添加到關聯點中）
添加關聯點坐標時，X、Y坐標需要交換輸入（CAD屬于數學坐標系，數學坐標系和測量坐標系相反），至少添加3個關聯點——點擊“確定”。
注：經緯度格式為“度”（如：103°36ˊ35.11″應輸入103.6097528）。關聯點坐標全部添加完畢后，選中所有已添加的關聯點（在前面方框打勾）——點擊“確定”。
點擊保存前需注意“選擇坐標類型”； 坐標類型：默認（或按需選擇）；中央經線：0默認（或按需填寫）——點擊“保存”。
選中已添加的關聯點方案點擊“更新”按鈕——“確定”——“關閉”。
選擇當前方案：選擇剛才添加的“松潘制梁場”方案——點擊“應用到系統設置”——“是(Y)”。
在解析方案界面點擊“開始解析”——點擊“導入”。
導入成功提示。（如存在偏差需重新檢查關聯點方案）
導入到奧維互動地圖的設計路線圖（粉色線條）。
注：將設計路線圖同步到手機上后會提示“自定義風格無法顯示”（免費用戶無法使用自定義圖標，手機上顯示的里程可能與線路不垂直），不過不影響正常查看。
平面控制點導入到奧維互動地圖的使用步驟教程
一、導入步驟速覽：
1、平面坐標轉換為經緯度；
2、經緯度生成kml文件；
3、kml文件導入奧維互動地圖。
二、詳細導入圖文步驟：
首先需要準備一份平面控制點坐標表（含：坐標系統、中央子午線、投影面大地高），通過坐標轉換軟件將平面坐標轉換為經緯度。
演示數據橢球參數：WGS84 橢球參數，中央子午線 116°45′，投影面 40 米。

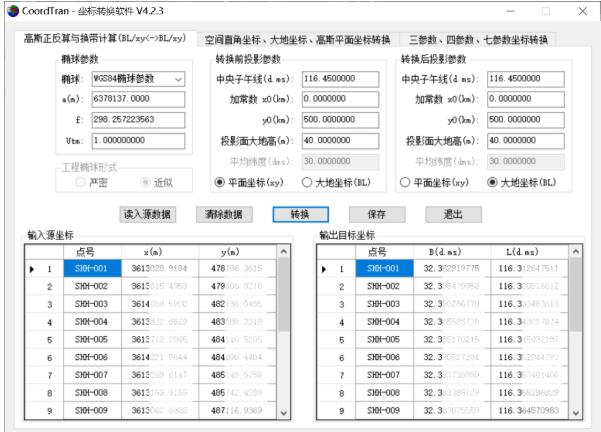

在坐標轉換軟件中設置橢球參數：中央子午線、投影面大地高——輸入源坐標（點號、X、Y）——點擊“轉換”——點擊“保存”。
注：該坐標轉換軟件角度格式默認為度.分秒（d.ms），如：116°45ˊ輸入為：116.45

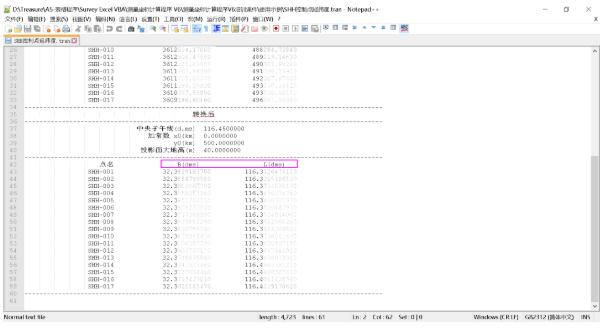

使用文本編輯器打開保存的*.tran文件——復制轉換后的（點名、緯度、經度），粘貼到《測量坐標計算程序V6》。

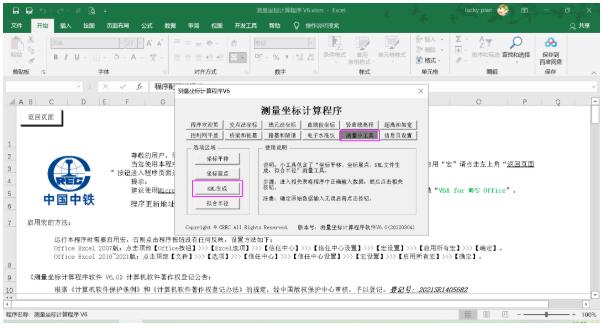

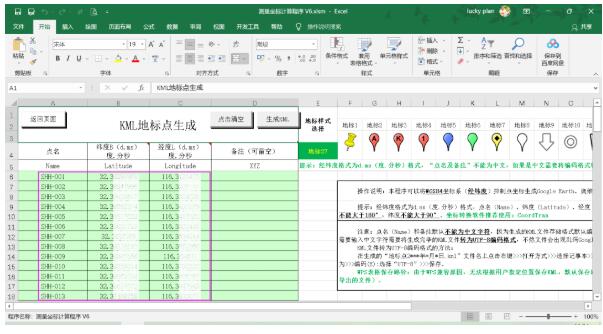

打開《測量坐標計算程序V6》表格程序——進入“測量小工具”——點擊“KML生成”，粘貼轉換后的（點名、緯度、經度）到表格單元格對應位置；
注：表格中經緯度格式為度.分秒（d.ms），如：114°56ˊ55.62″輸入為：114.565562
坐標轉換演示軟件默認角度格式為度.分秒（d.ms），與表格程序使用的角度格式一致，無需再次轉換；

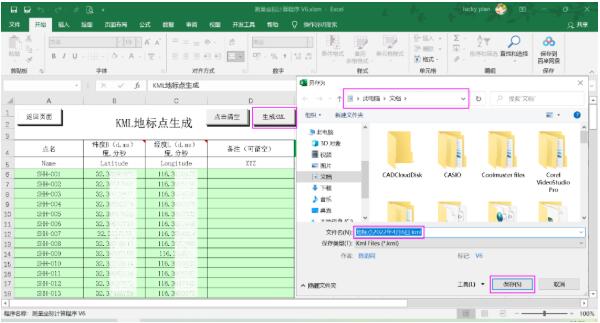

選擇“地標點樣式”，點擊“生成KML”按鈕——彈出對話框，輸入文件名，點擊保存。
進入奧維互動地圖，點擊“系統”——選擇“導入對象”——選擇“KML文件”——打開——確定——導入——確定；

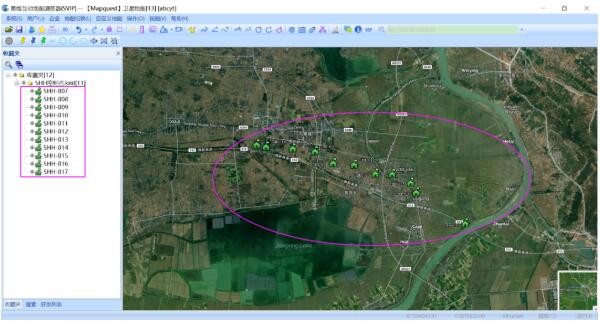

導入后的平面控制點（kml地標點）在奧維互動地圖中展示效果如下：
以上就按關于平面控制點以及線路圖CAD（*.dxf）等數據導入到奧維互動地圖的使用步驟教程的全部內容了，你學會了嗎？
文章內容來源參考：測量測繪
線路圖CAD（*.dxf）導入到奧維互動地圖的使用步驟教程
奧維互動地圖支持多種坐標系，本文導入CAD（*.dxf）設計圖以通過關聯點轉換方案完成。
（1）獲取控制點經緯度獲取控制點經緯度的方法有三種：
通過設置橢球投影坐標系參數，將控制點直接轉換為經緯度；
用GNSS RTK接收機測量控制點獲取經緯度；
用手機版奧維互動地圖定位獲取控制點經緯度。
對于小范圍工程，一般情況下測量人員在不清楚控制點橢球參數的中央子午線和大地投影高，就無法直接轉換成經緯度，這里可以通過GNSS RTK測量出控制點經緯度，如果現場沒有配備GNSS RTK接收機的條件下也可以通過手機奧維互動地圖定位獲取經緯度。
（2）生成路線*.dxf格式設計圖 線路圖生成，可以通過“測量坐標計算程序V6”計算路線中樁坐標，生成CAD_SCR文件，然后通過AutoCAD展點成圖。
（3）將線路圖*.dxf文件導入到奧維互動地圖瀏覽器

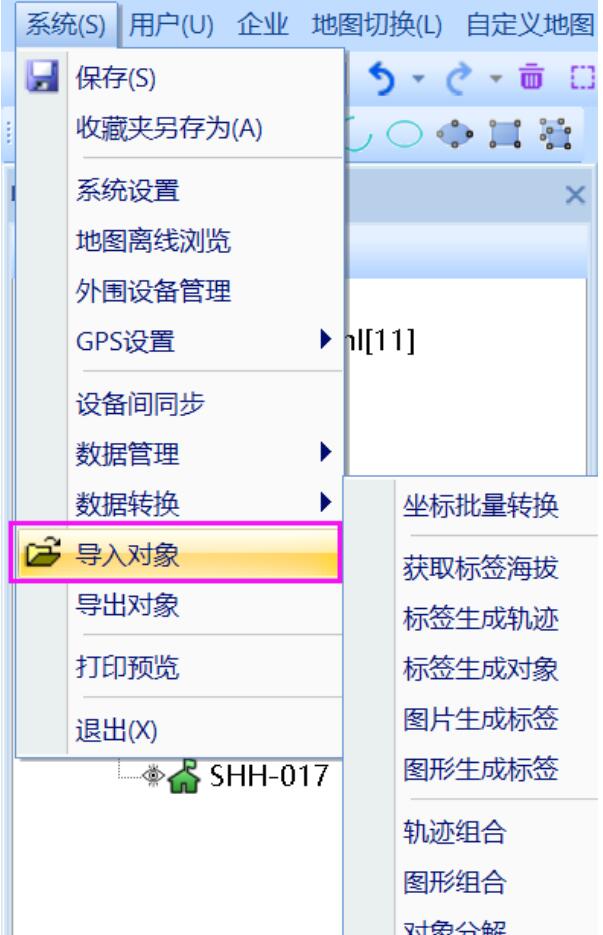

啟動奧維互動地圖瀏覽器——點擊菜單欄“系統”——選擇“導入對象”。
選擇“交點法坐標.dxf”圖形文件——點擊“打開”。

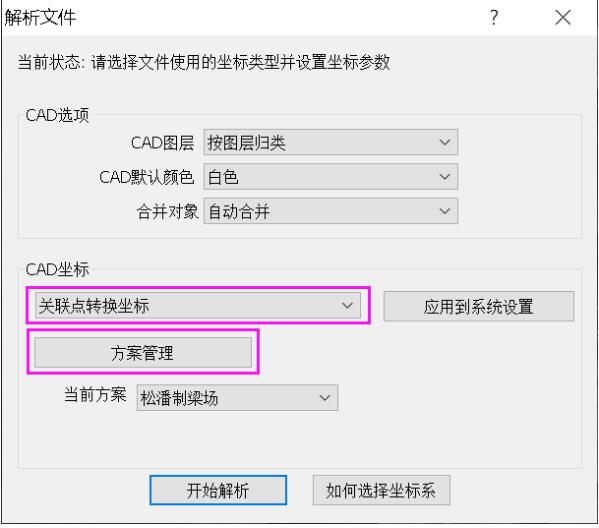

提示：解析文件對話框，選擇“關聯點轉換坐標”——進入“方案管理”。
點擊“添加”——輸入關聯點方案“名稱”——點擊“添加關聯點”——點擊“添加”。（將預先準備的控制點坐標及經緯度依次添加到關聯點中）
添加關聯點坐標時，X、Y坐標需要交換輸入（CAD屬于數學坐標系，數學坐標系和測量坐標系相反），至少添加3個關聯點——點擊“確定”。
注：經緯度格式為“度”（如：103°36ˊ35.11″應輸入103.6097528）。關聯點坐標全部添加完畢后，選中所有已添加的關聯點（在前面方框打勾）——點擊“確定”。
點擊保存前需注意“選擇坐標類型”； 坐標類型：默認（或按需選擇）；中央經線：0默認（或按需填寫）——點擊“保存”。
選中已添加的關聯點方案點擊“更新”按鈕——“確定”——“關閉”。
選擇當前方案：選擇剛才添加的“松潘制梁場”方案——點擊“應用到系統設置”——“是(Y)”。
在解析方案界面點擊“開始解析”——點擊“導入”。
導入成功提示。（如存在偏差需重新檢查關聯點方案）
導入到奧維互動地圖的設計路線圖（粉色線條）。
注：將設計路線圖同步到手機上后會提示“自定義風格無法顯示”（免費用戶無法使用自定義圖標，手機上顯示的里程可能與線路不垂直），不過不影響正常查看。
平面控制點導入到奧維互動地圖的使用步驟教程
一、導入步驟速覽：
1、平面坐標轉換為經緯度；
2、經緯度生成kml文件；
3、kml文件導入奧維互動地圖。
二、詳細導入圖文步驟：
首先需要準備一份平面控制點坐標表（含：坐標系統、中央子午線、投影面大地高），通過坐標轉換軟件將平面坐標轉換為經緯度。
演示數據橢球參數：WGS84 橢球參數，中央子午線 116°45′，投影面 40 米。
在坐標轉換軟件中設置橢球參數：中央子午線、投影面大地高——輸入源坐標（點號、X、Y）——點擊“轉換”——點擊“保存”。
注：該坐標轉換軟件角度格式默認為度.分秒（d.ms），如：116°45ˊ輸入為：116.45
使用文本編輯器打開保存的*.tran文件——復制轉換后的（點名、緯度、經度），粘貼到《測量坐標計算程序V6》。
打開《測量坐標計算程序V6》表格程序——進入“測量小工具”——點擊“KML生成”，粘貼轉換后的（點名、緯度、經度）到表格單元格對應位置；
注：表格中經緯度格式為度.分秒（d.ms），如：114°56ˊ55.62″輸入為：114.565562
坐標轉換演示軟件默認角度格式為度.分秒（d.ms），與表格程序使用的角度格式一致，無需再次轉換；
選擇“地標點樣式”，點擊“生成KML”按鈕——彈出對話框，輸入文件名，點擊保存。
進入奧維互動地圖，點擊“系統”——選擇“導入對象”——選擇“KML文件”——打開——確定——導入——確定；
導入后的平面控制點（kml地標點）在奧維互動地圖中展示效果如下：
以上就按關于平面控制點以及線路圖CAD（*.dxf）等數據導入到奧維互動地圖的使用步驟教程的全部內容了，你學會了嗎？
文章內容來源參考：測量測繪
