南方RTK橫斷面采集如何進行？南方RTK橫斷面采集步驟教程來了
發布時間：2022-04-01 13:58:53
南方RTK橫斷面采集如何進行？橫斷面作為公路勘測的一項重要工程內容，其精度控制和生產效率一直都是非常重要的，使用南方RTK進行橫斷面采集時，其采集步驟非常簡單，CORS賬號網小編收集整理了具體的步驟圖文教程，下面我們一起來學習一下吧。
首先打開工程之星，連接好儀器，點擊測量菜單，選擇道路放樣如圖：

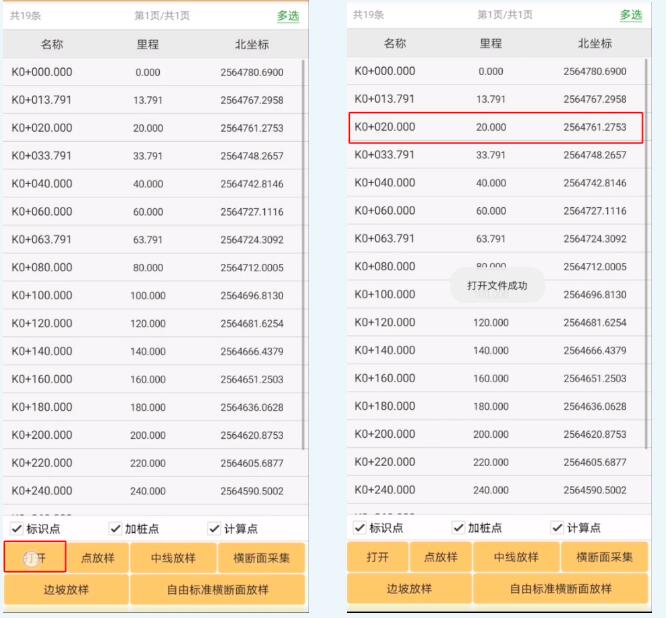

進入后，點擊‘打開’選擇對應的道路文件，然后選擇對應的中樁里程，點擊橫斷面放樣，如圖所示：

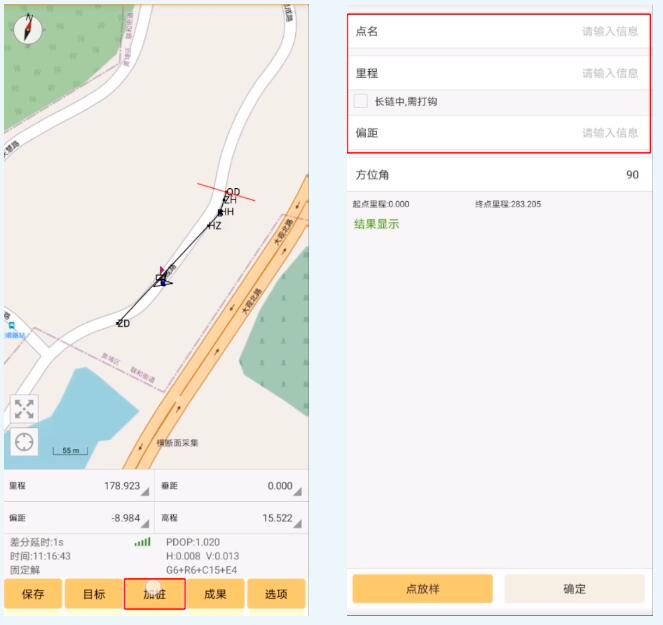

1、如果實際工作當中需要加樁，在道路放樣界面點擊‘加樁’，然后輸入對應的點名，里程等信息，然后在進入橫斷面放樣。
進入橫斷面放樣界面后，可根據里程和中樁點里程一致，垂距為零，來進行采集放樣。

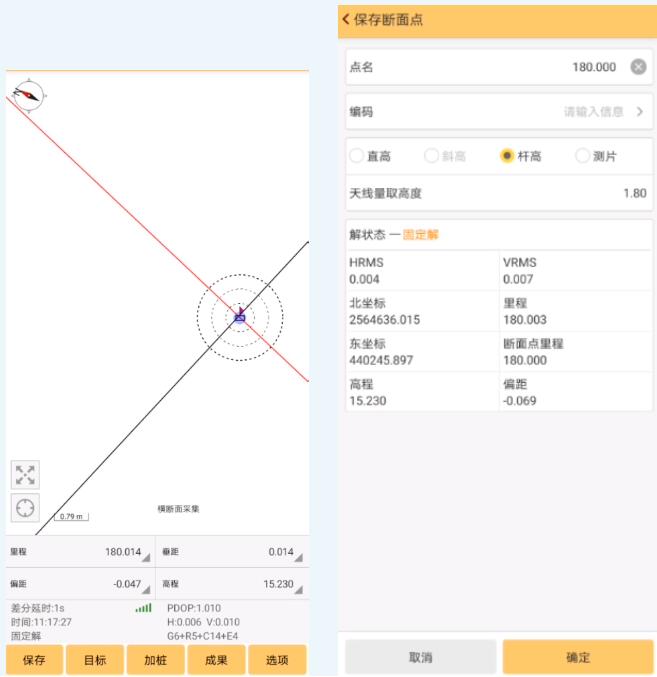

如圖所示，里程180，垂距為零，可點擊保存，然后進行該橫斷面的采集放樣工作。
注意：這里的主要參數有偏距和垂距
偏距是當前點到線路的最近距離
垂距指的是當前點到橫斷面法線的距離。
圖中的紅色直線段就是該橫斷面的法線延長線，可以在選項中進行設置，這樣我們就可以非常方便地采集這個橫斷面上的點。
外業工作完后，可通過橫斷面輸出成果，導出到電腦，進入進一步的分析解算等工作。

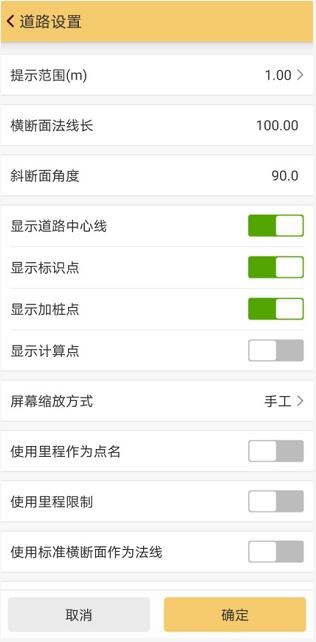

2、如果我們要進行線路采集參數設置：點擊 “選項”按鈕，出現如圖對話框：
顯示設置上，主要是設置工作界面上顯示的內容，可以設置道路的標志點和加樁點。橫斷面法線延長線長度：設置橫斷面法線延長線的長度；里程限制：用來設置采集的起始里程和終點里程，如果當前點不在此范圍內時，不會計算偏距和里程，會提示不在線路范圍內。此功能主要應用在線路彎角比較大的地方，有的時候會把當前點投影到線路轉角的另一邊，此時可以通過里程限制進行區域選擇。
當圖中顯示的位置是里程為180米的橫斷面，點擊“保存”，進行該橫斷面點的采集工作。
以上就是關于南方RTK橫斷面采集如何進行這個問題的全部解答了，大家都清楚了嗎？希望本篇文章可以助力測量人快速完成RTK橫斷面采集。
首先打開工程之星，連接好儀器，點擊測量菜單，選擇道路放樣如圖：
進入后，點擊‘打開’選擇對應的道路文件，然后選擇對應的中樁里程，點擊橫斷面放樣，如圖所示：
1、如果實際工作當中需要加樁，在道路放樣界面點擊‘加樁’，然后輸入對應的點名，里程等信息，然后在進入橫斷面放樣。
進入橫斷面放樣界面后，可根據里程和中樁點里程一致，垂距為零，來進行采集放樣。
如圖所示，里程180，垂距為零，可點擊保存，然后進行該橫斷面的采集放樣工作。
注意：這里的主要參數有偏距和垂距
偏距是當前點到線路的最近距離
垂距指的是當前點到橫斷面法線的距離。
圖中的紅色直線段就是該橫斷面的法線延長線，可以在選項中進行設置，這樣我們就可以非常方便地采集這個橫斷面上的點。
外業工作完后，可通過橫斷面輸出成果，導出到電腦，進入進一步的分析解算等工作。
2、如果我們要進行線路采集參數設置：點擊 “選項”按鈕，出現如圖對話框：
顯示設置上，主要是設置工作界面上顯示的內容，可以設置道路的標志點和加樁點。橫斷面法線延長線長度：設置橫斷面法線延長線的長度；里程限制：用來設置采集的起始里程和終點里程，如果當前點不在此范圍內時，不會計算偏距和里程，會提示不在線路范圍內。此功能主要應用在線路彎角比較大的地方，有的時候會把當前點投影到線路轉角的另一邊，此時可以通過里程限制進行區域選擇。
當圖中顯示的位置是里程為180米的橫斷面，點擊“保存”，進行該橫斷面點的采集工作。
以上就是關于南方RTK橫斷面采集如何進行這個問題的全部解答了，大家都清楚了嗎？希望本篇文章可以助力測量人快速完成RTK橫斷面采集。
