RTK如何輸入曲線要素？一篇文告訴你輸入步驟
發布時間：2022-02-21 10:26:49
樁號相同，坐標不同，RTK如何輸入曲線要素？想要解答平曲線表輸入到RTK手簿的問題，我們需要先分析平曲線表，判斷數據，該工程平曲線表適合用元素法還是交點法？

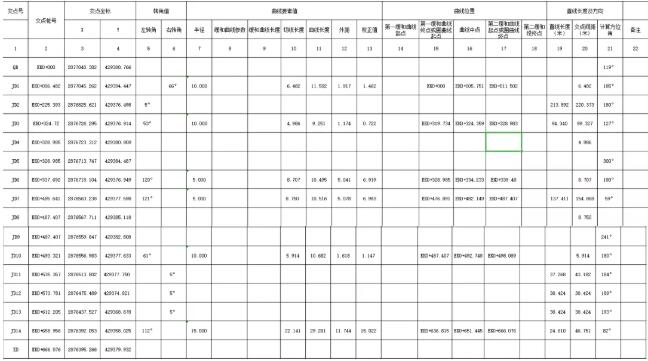

分析：該工程平曲線表中，JD4和JD5樁號相同，坐標不同；JD8和JD9，樁號也相同，坐標不同；在JD5和JD9處，重新給出了計算方位角，實際上這道路文件，看似不是斷鏈，實際上又是斷鏈，因為在設計中沒有做斷鏈處理。
面對這樣的平曲線表，在RTK手簿中用交點法，需要分段輸入，第一段起點-JD4，第二段JD5-JD8，第三段JD9-終點。
工程之星5.0交點法
交點法是目前普遍使用的道路設計方法，使用者只需輸入線路曲線交點的坐標以及相應線路的緩曲長、半徑、里程等信息，就可以得到要素點、加樁點、線路點的坐標，以及直觀的圖形顯示，從而可以方便的進行線路的放樣等測量工作。

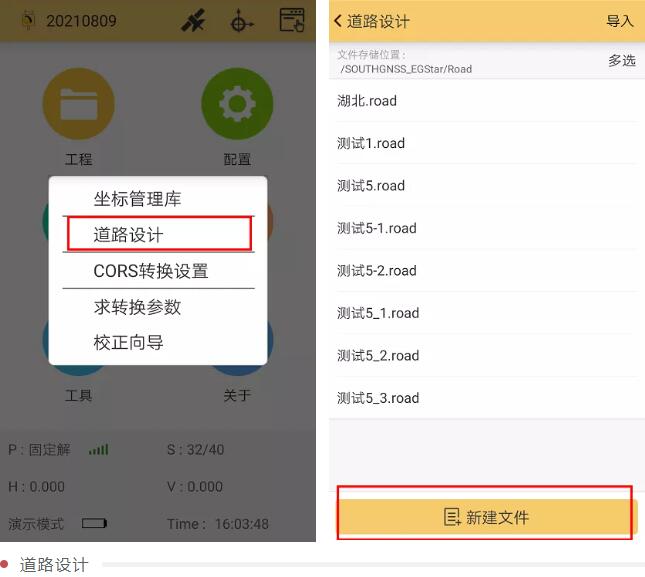

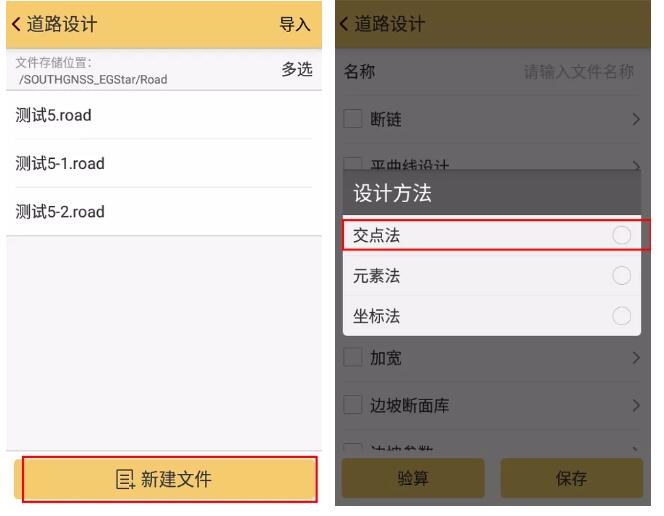

具體操作如下：打開工程之星，進入主菜單界面，點擊“輸入-道路設計”，進入道路設計界面，點擊“新建文件”。

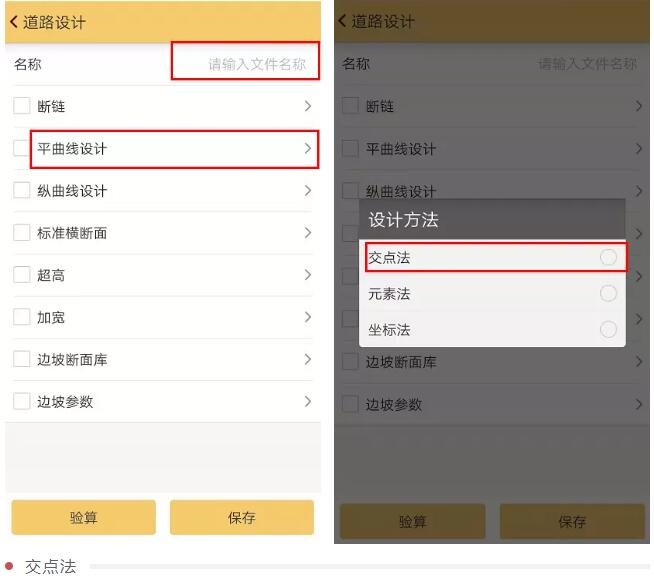

輸入要設計的道路名稱，點擊“平曲線設計-交點法”。

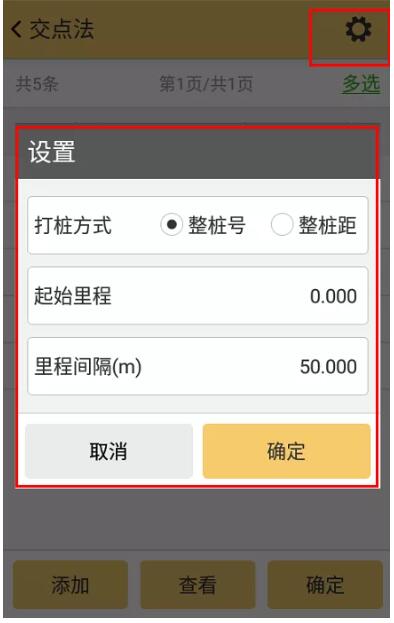

點擊右上角設置圖標，設置道路的基本參數，如起始里程、里程間隔，點擊“確定”。

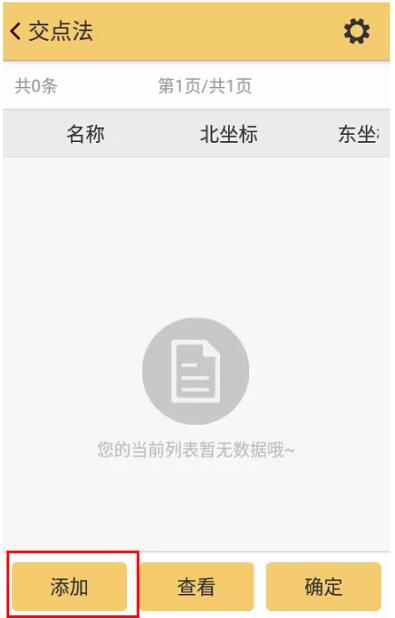

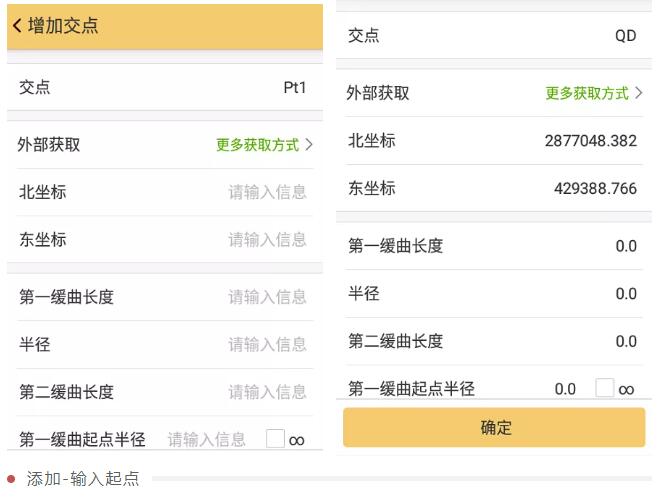

點擊“添加”，根據平曲線表，手動輸入起點坐標、第一緩曲長、圓曲線半徑、第二緩曲長等。

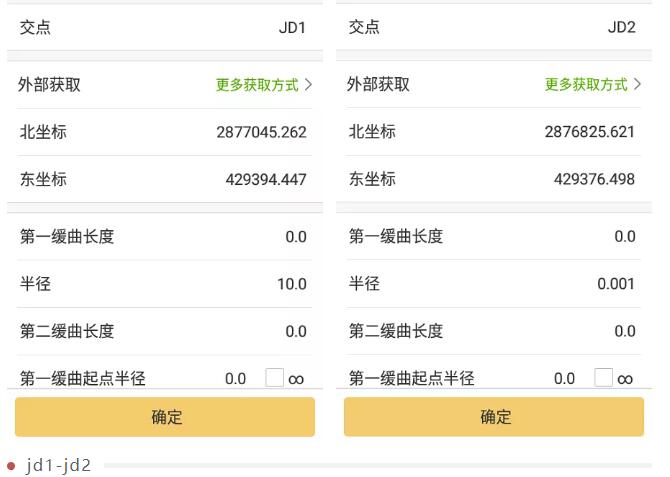

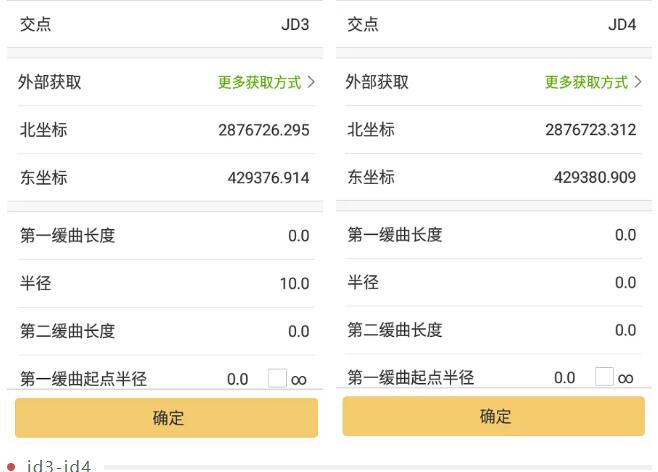

根據平曲線表，依次添加JD1-JD4的坐標、第一緩曲長、圓曲線半徑、第二緩曲長等，注意：在輸入JD2坐標時，它沒有給出圓曲線半徑，但我們還是需要輸入圓曲線半徑，這里，我們輸入0.001。

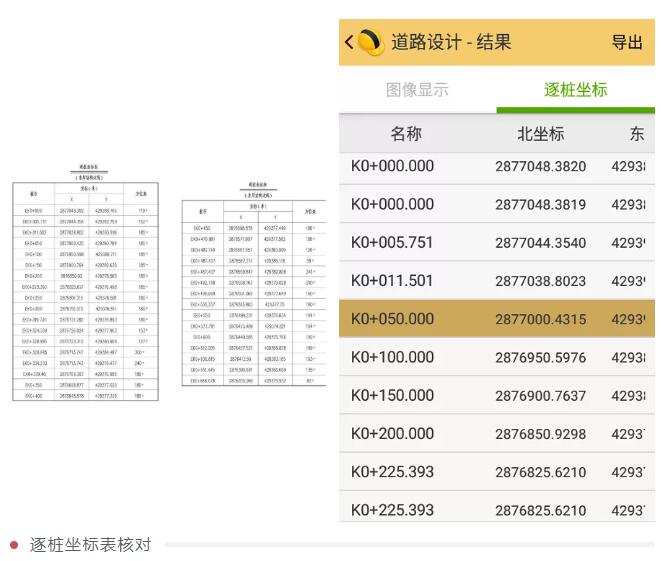

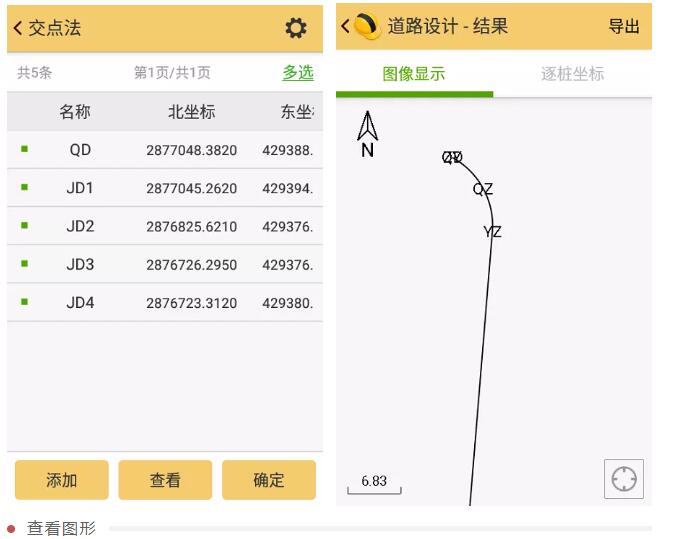

第一段數據添加完畢后，點擊“查看”，進行坐標核對。在道路設計-結果頁面，我們可以看到道路設計的整體圖形以及逐樁坐標，點擊“逐樁坐標”，檢查樁號里程以及中樁坐標與設計方提供的【逐樁坐標表】是否一致。不一致的話，則回去檢查輸入的道路數據是否正確；一致的話，則道路設計-交點法輸入完畢，保存好該道路設計文件，進行第二段數據添加。
在道路設計界面，點擊“新建文件”，輸入要設計的道路名稱，點擊“平曲線設計-交點法”。

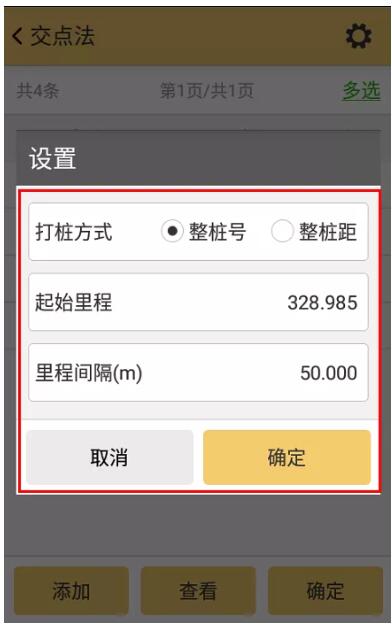

點擊右上角設置圖標，設置道路的基本參數，起始里程328.985，里程間隔（m）50.000，點擊確定。

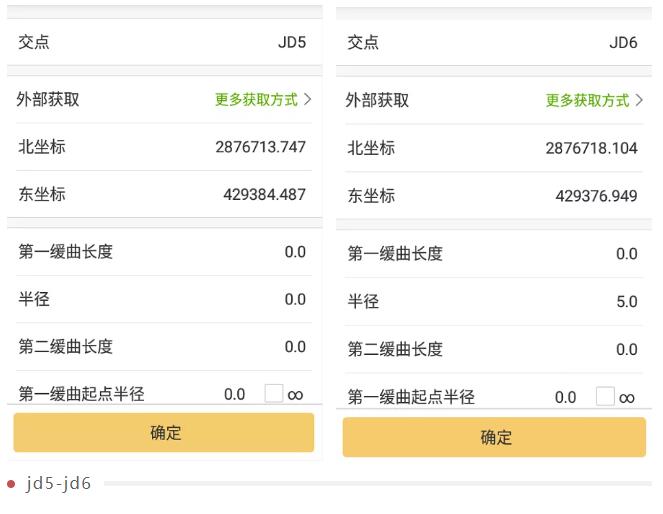

根據平曲線表，依次添加第二段數據JD5-JD8，點擊添加，輸入JD5-JD8的坐標、第一緩曲長、圓曲線半徑、第二緩曲長等。

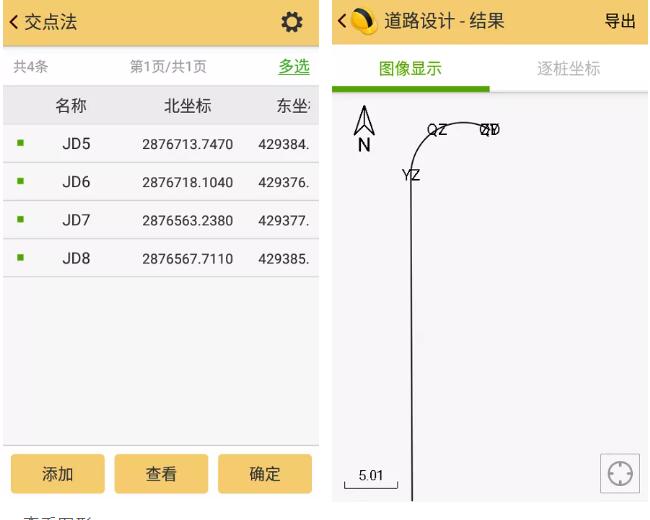

第二段數據添加完畢后，點擊“查看”，進行逐樁坐標核對，如果一致，則保存好該道路設計文件，進行第三段數據添加。
在道路設計界面，再新建一個文件，輸入要設計的道路名稱，點擊“平曲線設計-交點法”。
點擊右上角設置圖標，設置道路的基本參數，起始里程487.407，里程間隔（m）50.000，點擊確定。
根據平曲線表，依次添加第三段數據JD9-終點，點擊添加，輸入JD9-終點的坐標、第一緩曲長、圓曲線半徑、第二緩曲長等。

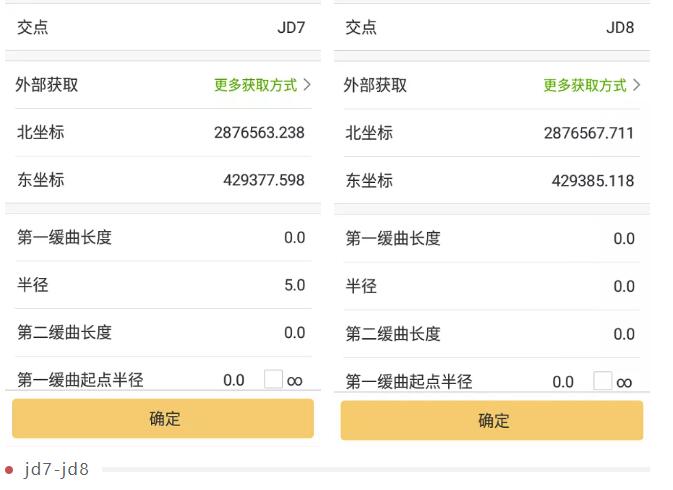

注意：在輸入JD11-13的坐標時，它沒有給出圓曲線半徑，但我們還是需要輸入圓曲線半徑，這里，我們輸入0.001。

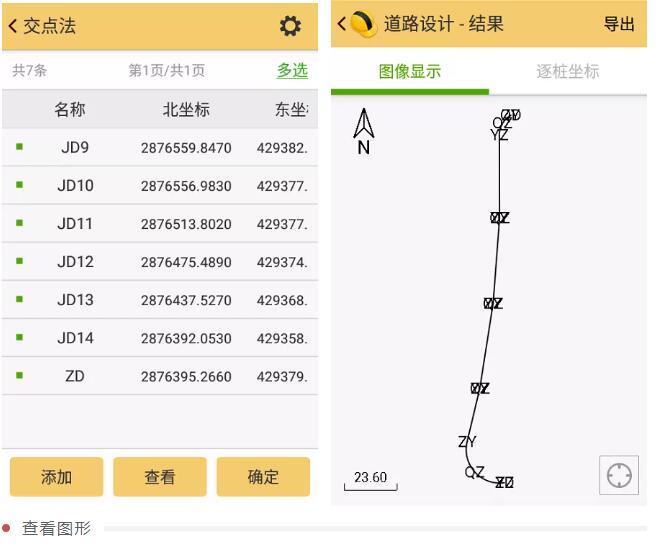

第三段數據添加完畢后，點擊“查看”，進行逐樁坐標核對，如果一致，則保存好該道路設計文件，進行后續工作。
相信看了這篇文章，大家對于樁號相同，坐標不同，RTK如何輸入曲線要素這個問題已經了解了吧，其實輸入RTK手簿不難，工程之星5.0道路設計-交點法功能簡單、方便、快捷，新手可以很快上手。
文章內容來源參考：科力達儀器
分析：該工程平曲線表中，JD4和JD5樁號相同，坐標不同；JD8和JD9，樁號也相同，坐標不同；在JD5和JD9處，重新給出了計算方位角，實際上這道路文件，看似不是斷鏈，實際上又是斷鏈，因為在設計中沒有做斷鏈處理。
面對這樣的平曲線表，在RTK手簿中用交點法，需要分段輸入，第一段起點-JD4，第二段JD5-JD8，第三段JD9-終點。
工程之星5.0交點法
交點法是目前普遍使用的道路設計方法，使用者只需輸入線路曲線交點的坐標以及相應線路的緩曲長、半徑、里程等信息，就可以得到要素點、加樁點、線路點的坐標，以及直觀的圖形顯示，從而可以方便的進行線路的放樣等測量工作。
具體操作如下：打開工程之星，進入主菜單界面，點擊“輸入-道路設計”，進入道路設計界面，點擊“新建文件”。
點擊右上角設置圖標，設置道路的基本參數，起始里程487.407，里程間隔（m）50.000，點擊確定。
根據平曲線表，依次添加第三段數據JD9-終點，點擊添加，輸入JD9-終點的坐標、第一緩曲長、圓曲線半徑、第二緩曲長等。
注意：在輸入JD11-13的坐標時，它沒有給出圓曲線半徑，但我們還是需要輸入圓曲線半徑，這里，我們輸入0.001。
第三段數據添加完畢后，點擊“查看”，進行逐樁坐標核對，如果一致，則保存好該道路設計文件，進行后續工作。
文章內容來源參考：科力達儀器
