【圖文教程】海星達RTK連接cors操作步驟詳解
發布時間：2021-09-02 10:25:04
海星達是中海達旗下的RTK品牌，其在測量測繪中應用也很多，基于目前使用全國一張網，也就是cors服務的優勢，小編為您收集了海星達RTK連接cors操作步驟教程，希望大家可以參考一下。
一、 新建項目
在程序主頁面選擇【項目】，進入頁面，在此頁面點擊【新建】，輸入新建項目項目名稱，點擊右下角【√】，返回【項目信息】界面。
注： 請將新建的項目放在默認路徑（\NandFlash\Project\Road）下，否則在手簿沒電或硬復位的情況下，除NandFlash文件夾外的數據都會丟失。
二、 設置坐標系統
在【項目信息】界面，點擊屏幕左上角的【項目信息】，選擇下拉菜單的【坐標系統】
進入【坐標系統】界面，在【橢球】標簽頁下，【源橢球】選擇【WGS84】，【目標橢球】選擇【北京54】或【國家80】，
設置完成后，點擊【投影】標簽頁，對投影參數進行設置，【投影方法】選擇【高斯三度帶】、【高斯六度帶】或【高斯自定義】，在【中央子午線】后面輸入當地的【中央子午線】。此處需要注意，不要改變數據的格式，直接在原來的基礎上改動即可。
設置完成后點擊【橢球轉換】標簽頁，【轉換模型】選擇【布爾莎七參數】，然后將我們已有的參數輸入到相應的地方，輸入完畢后點擊右上角的【保存】，將設置好的坐標系統保存起來。點擊右上角的【╳】關閉坐標系統，返回【項目信息】界面，點擊右上角的【╳】關閉項目信息，返回主頁面。
三、連接GPS
在程序主頁面選擇【GPS】，進入【接收機信息】頁面

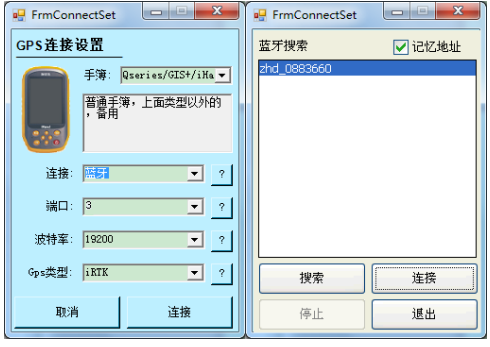

點擊右下角的【連接GPS】，進入【GPS連接設置】頁面，【手簿】選擇【Q series/GIS+/iHand】，【連接】選擇【藍牙】，【端口】選擇【1】，【波特率】選擇【19200】，【GPS類型】選擇【H32】，設置完成后，點擊【連接】進入【藍牙搜索】頁面
在【藍牙搜索】界面，點擊【搜索】，進行藍牙設備的搜索，當搜索到我們需要連接的儀器的儀器號后，點擊【停止】，選擇相應的儀器號，點擊【連接】，手簿會自動進行藍牙連接。如果連接成功會在接收機信息窗口顯示連接GPS的機號。
藍牙連接注意事項：
a．手簿與GPS主機距離最好在10m內；
b．選擇串口連接時，周圍30m內無第三個藍牙設備開啟（包括同類手簿、GPS主機都不能打開）
c．如果連接不上，請重新啟動接收機，或手簿程序。
四、設置移動站

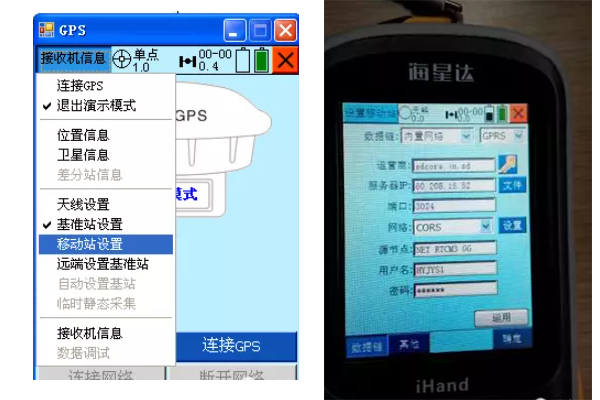

在接收機信息頁面，點擊【接收機信息】選擇下拉菜單的【移動站設置】，進入【移動站設置】頁面
在【移動站設置】頁面，首先看到的是【數據鏈】，【數據鏈】選擇【內置網絡】，后面選擇【GPRS】?！具\營商】輸入【sdcors.jn.sd】，點擊后面的鑰匙標志，網路用戶名和密碼都輸入card?！痉掌鱅P】輸入CORS服務器IP(內網是190.168.168.2或190.168.168.3，內網是60.208.15.52)，【端口】輸入【3024】，【網絡】選擇【CORS】，【源節點】輸入NET RTCM3 GG，輸入cors卡的【用戶名】和【密碼】。
點擊屏幕下方的【其它】，進入到如下頁面。【差分電文格式】選擇【CMR】,【高度截止角】設置為【12】，【發送GGA】前面的復選框勾選【√】，后面選擇【5】，其他復選框勾選【√】。然后點擊屏幕右下方的【確定】，出現提示設置成功后，點擊右上方的【╳】，關閉移動站設置，返回【接收機信息】頁面。
在接收機信息頁面，點擊【接收機信息】選擇下拉菜單的【天線設置】，進入【天線管理】頁面，【天線類型】選擇【H32】，選擇天線量取位置（GPS量取位置和GPS底部兩種），輸入天線高，點擊【應用】即可。
以上就是關于海星達RTK連接cors操作步驟詳解，上面的步驟都非常的詳細了，如果大家還有不懂的地方，可以給我們cors賬號網留言哦，或者聯系我們的客服。
一、 新建項目
在程序主頁面選擇【項目】，進入頁面，在此頁面點擊【新建】，輸入新建項目項目名稱，點擊右下角【√】，返回【項目信息】界面。
注： 請將新建的項目放在默認路徑（\NandFlash\Project\Road）下，否則在手簿沒電或硬復位的情況下，除NandFlash文件夾外的數據都會丟失。
二、 設置坐標系統
在【項目信息】界面，點擊屏幕左上角的【項目信息】，選擇下拉菜單的【坐標系統】
進入【坐標系統】界面，在【橢球】標簽頁下，【源橢球】選擇【WGS84】，【目標橢球】選擇【北京54】或【國家80】，
設置完成后，點擊【投影】標簽頁，對投影參數進行設置，【投影方法】選擇【高斯三度帶】、【高斯六度帶】或【高斯自定義】，在【中央子午線】后面輸入當地的【中央子午線】。此處需要注意，不要改變數據的格式，直接在原來的基礎上改動即可。
設置完成后點擊【橢球轉換】標簽頁，【轉換模型】選擇【布爾莎七參數】，然后將我們已有的參數輸入到相應的地方，輸入完畢后點擊右上角的【保存】，將設置好的坐標系統保存起來。點擊右上角的【╳】關閉坐標系統，返回【項目信息】界面，點擊右上角的【╳】關閉項目信息，返回主頁面。
三、連接GPS
在程序主頁面選擇【GPS】，進入【接收機信息】頁面
點擊右下角的【連接GPS】，進入【GPS連接設置】頁面，【手簿】選擇【Q series/GIS+/iHand】，【連接】選擇【藍牙】，【端口】選擇【1】，【波特率】選擇【19200】，【GPS類型】選擇【H32】，設置完成后，點擊【連接】進入【藍牙搜索】頁面
在【藍牙搜索】界面，點擊【搜索】，進行藍牙設備的搜索，當搜索到我們需要連接的儀器的儀器號后，點擊【停止】，選擇相應的儀器號，點擊【連接】，手簿會自動進行藍牙連接。如果連接成功會在接收機信息窗口顯示連接GPS的機號。
a．手簿與GPS主機距離最好在10m內；
b．選擇串口連接時，周圍30m內無第三個藍牙設備開啟（包括同類手簿、GPS主機都不能打開）
c．如果連接不上，請重新啟動接收機，或手簿程序。
四、設置移動站
在接收機信息頁面，點擊【接收機信息】選擇下拉菜單的【移動站設置】，進入【移動站設置】頁面
在【移動站設置】頁面，首先看到的是【數據鏈】，【數據鏈】選擇【內置網絡】，后面選擇【GPRS】?！具\營商】輸入【sdcors.jn.sd】，點擊后面的鑰匙標志，網路用戶名和密碼都輸入card?！痉掌鱅P】輸入CORS服務器IP(內網是190.168.168.2或190.168.168.3，內網是60.208.15.52)，【端口】輸入【3024】，【網絡】選擇【CORS】，【源節點】輸入NET RTCM3 GG，輸入cors卡的【用戶名】和【密碼】。
點擊屏幕下方的【其它】，進入到如下頁面。【差分電文格式】選擇【CMR】,【高度截止角】設置為【12】，【發送GGA】前面的復選框勾選【√】，后面選擇【5】，其他復選框勾選【√】。然后點擊屏幕右下方的【確定】，出現提示設置成功后，點擊右上方的【╳】，關閉移動站設置，返回【接收機信息】頁面。
以上就是關于海星達RTK連接cors操作步驟詳解，上面的步驟都非常的詳細了，如果大家還有不懂的地方，可以給我們cors賬號網留言哦，或者聯系我們的客服。
