UFOPad專業版發布后，在整塊區域的規劃測量作業中，直接以DWG格式的CAD文件進行“地物實時放樣”，使得測量過程更加快捷，手簿跟蹤更加清晰，帶給你測量體驗和作業效率雙重提升！
UFOPad專業版放樣的3大便利功能：
1、底圖瀏覽：通過DWG圖形，隨時掌控測區情況，與實際作業成果進行實時比對與檢核。
2、坐標放樣：一次性導入DWG數字文件，直接選取文件中的地物點位，進行可視化放樣操作。
3、CAD直測：直接應用CAD原始設計文件，將工程圖紙上工程建筑物，測設在實地上。
那么如何使用UFOPad進行CAD放樣？下面小編就U5 RTK使用的UFOPad專業版進行CAD放樣的操作指南給大家做一個分享。
準備工作：一張CAD底圖，格式為dxf或dwg格式；文件比較大的話，這邊可以在電腦AutoCAD軟件上把不必要的元素刪除或者把需要的元素剪切到新的CAD圖選擇粘貼到原坐標試試；
2、 一臺C5手簿和一根數據線。
一 、底圖導入

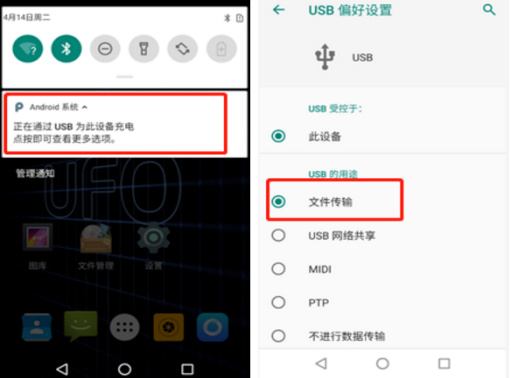

1、CAD在電腦上編輯好后，將C5通過數據線連接到電腦上，此時電腦顯示的C5文件夾為空，此時應在手簿上屏幕頂端往下拉找到USB模式，選擇文件傳輸模式。

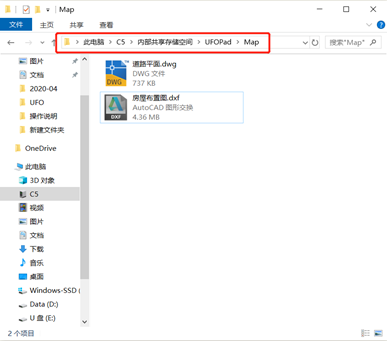

2、將cad圖復制到C5內部存儲目錄下的UFOPad-Map文件夾下面，注意此時如果電腦上有打開CAD請先關掉，否則粘貼的時候會提示錯誤；
3、進入手簿UFOPad專業版，進入測量-CAD頁面，如果當前頁面有之前導入過的CAD圖，最好在數據-圖層中點擊其中一個圖層選擇刪除所有，之后再左下角點擊數據-導入，在導入窗口中選擇你的CAD圖點擊確定，屏幕上便會顯示出來。
注意：如果導入的是dxf格式文件，導入成功后有時圖上文字會出現亂碼，可以先在UFOPad專業版主界面中進入軟件設置，然后找到文字編碼一欄，將編碼改成UTF-8；然后把導入的cad圖先在數據-圖層中先刪掉，然后再重新導入。
另外如果導入dwg文件，有時導入成功后會顯示空白，建議在電腦上刪除不必要的元素，另存為dxf文件重新導入。
二 、CAD圖紙放樣
導入成功后，如果想要放樣，只需要選中圖上的某一元素，然后右下角圖標會由[工具]變成[放樣]，根據選取元素的不同，放樣的形式也不太一樣，下面以點和線的放樣為例進行講解。
1、點元素放樣
（1）單點放樣

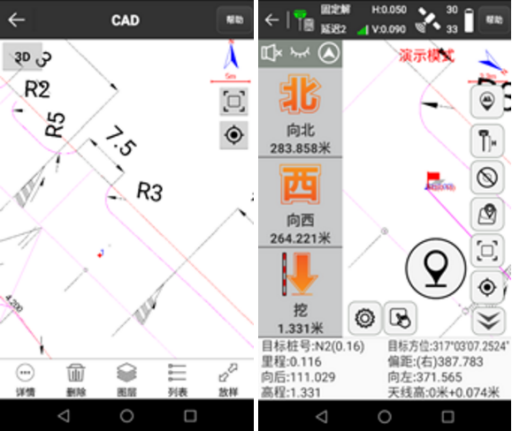

直接選擇圖中一點點擊放樣，在放樣頁面根據語音提示和南北-東西指向走到放樣的位置；點擊語音圖標，可以選擇把語音播報關閉或打開；點擊箭頭圖標可以將頁面切換至指南針頁面，用戶可以根據指向找到放樣的位置；如果想采集放樣點，可點擊坐標圖標采集當前坐標；
（2）中心點放樣

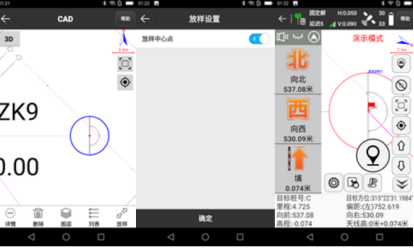

如果想放樣圖元的圓心或線段的中心，那么我們首先選擇這個元素點擊放樣，然后在放樣設置里面，把放樣中心點打開確定后，便可按照語音提示和南北-東西指向找到我們放樣的元素；
（3）要素交點放樣

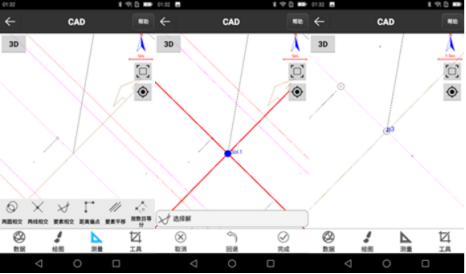

如果想放樣兩條線路的交點坐標，可以試試CAD中【測量】-【要素相交】功能如圖；點擊要素相交功能，依次選擇兩條相交的線路，自動生成交點解；我們便可以選擇這個交點去按照上述單點放樣操作放樣了；
2、線元素放樣
(1) 線路施工放樣

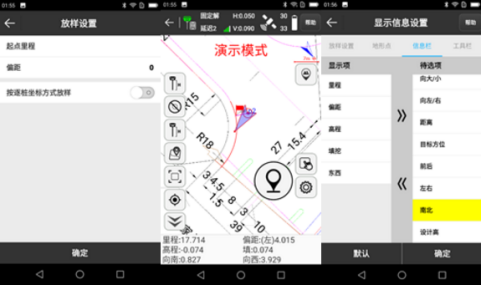

如果我們想放樣當前所處的線路元素，可以選中該線后點擊【放樣】；放樣設置中默認起始里程和偏距為0，如果這邊想放偏樁可以在偏距一欄賦值，偏左偏右用正負號區分；確定后進入放樣頁面根據里程，偏距，南北-東西指向可以找到當前需要放線的位置；如果沒有這些信息顯示，可以點擊屏幕右側【設置】找到【信息欄】，將【待選項】中需要的元素按向左的箭頭移到【顯示欄】，將【顯示欄】不需要的信息選中點擊向右的箭頭移除；
(2) 線路逐點放樣

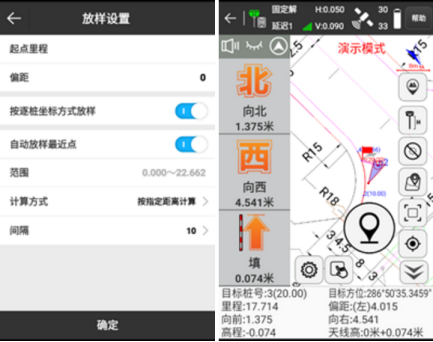

如果需要每隔多少米放一個樁點，我們也支持線路采用逐樁放樣的方式如圖；放樣設置中將【是否使用逐樁方式放樣】打開；【計算方式】默認按照指定距離計算，間隔以米為單位，用戶可以自己定義；如果【自動放樣最近點】也打開的話，那么用戶離哪個樁點近，系統就會默認提示這個點的里程偏距和南北-東西信息；

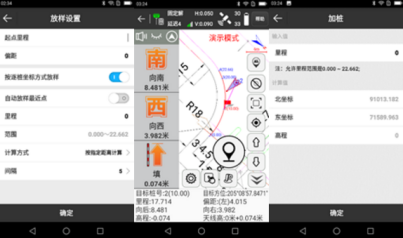

此外如果我們想手動選擇逐樁點，或者自己添加樁點，【自動放樣最近點】可以關閉如圖；此時如果想手動選擇放哪個樁點，可以按放樣頁面的上下箭頭調節；可以加樁任意里程和偏距，并將放樣坐標保存。
UFOPad專業版的CAD放樣功能，能實時在DWG底圖上進行編輯、放樣，帶來操作體驗和作業效率的雙重提升！UFO最新出品的U5 RTK配套的就是這個專業版軟件，所以用戶用這款RTK進行CAD放樣是一樣的！
