中海迖RTK道路放樣橫斷面怎么采集?相關教程詳解
發布時間：2023-02-15 10:12:57
中海迖RTK道路放樣橫斷面怎么采集?在中海達RTK配備的Hi-Survey專業測量軟件中，我們可以先進入橫斷面采集界面，然后在根據實際情況進行相關操作。具體步驟CORS賬號網小編已經收集整理好了，下面我們一起來看看吧。
1、進入橫斷面采集界面
進入Hi-Survey測量軟件，依次點擊“測量”-“橫斷面采集”進入橫斷面采集界面。
2、橫斷面采集步驟

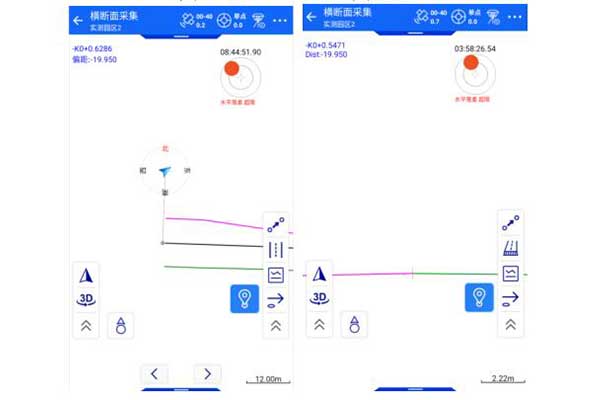

橫斷面采集時，輸入里程，可以唯一定義一個橫斷面的位置，然后在此斷面一定范圍內進行采集，處理數據時候能把這些定義為一個橫斷面的坐標點區別開即可，所以使用軟件的時候首先調入道路數據文件(主要是平斷面數據)，然后輸入指定一個里程，軟件自動計算該里程處的橫斷面位置，并在圖形上顯示一條虛線作為參考線，當靠近此參考線，軟件計算當前位置與該參考線的距離，若小于橫斷面限差設定值，提示可以進行橫斷面點采集。

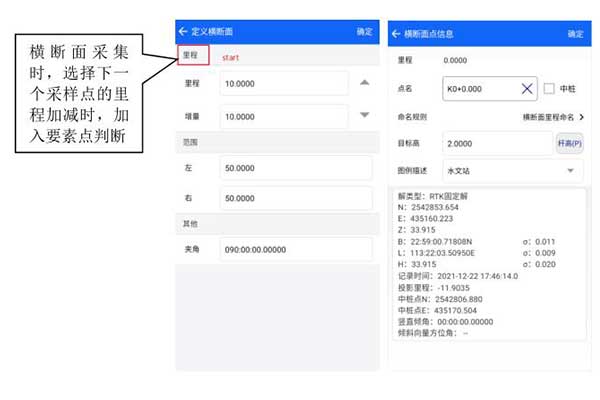

點擊箭頭圖標可定義下一個里程的橫斷面;包括設定橫斷面里程，里程增量，范圍以及橫斷面和線路的夾角。
點擊定位圖標可單次采集坐標點;點擊單次采集圖標后進入到“橫斷面點信息”界面，對橫斷面點信息進行調整：例如，若勾選上“中樁點”，該點將作為該橫斷面的參考點，橫斷面點庫將保存，該橫斷面上其它點，相對于中樁點的平距高程(注意：每個斷面必須定義一次斷面里程，且采集中樁點，否則該斷面采集的斷面點將無效，或者事后手動添加中樁點)。
點擊庫選圖標可加載道路設計文件;點擊選擇按鈕加載已存在的設計文件。
點擊視角切換按鈕;切換到橫截面視角顯示當前斷面里程已經采集過的橫斷面點。
注意：里程提示和要素點判斷功能方便您采集完當前里程斷面在進入下一個里程采集時，檢查確認當前斷面已經采集完畢，防止漏測。
以上就是關于中海迖RTK道路放樣橫斷面采集的相關步驟了，僅供大家參考。
1、進入橫斷面采集界面
進入Hi-Survey測量軟件，依次點擊“測量”-“橫斷面采集”進入橫斷面采集界面。
2、橫斷面采集步驟
橫斷面采集時，輸入里程，可以唯一定義一個橫斷面的位置，然后在此斷面一定范圍內進行采集，處理數據時候能把這些定義為一個橫斷面的坐標點區別開即可，所以使用軟件的時候首先調入道路數據文件(主要是平斷面數據)，然后輸入指定一個里程，軟件自動計算該里程處的橫斷面位置，并在圖形上顯示一條虛線作為參考線，當靠近此參考線，軟件計算當前位置與該參考線的距離，若小于橫斷面限差設定值，提示可以進行橫斷面點采集。
點擊箭頭圖標可定義下一個里程的橫斷面;包括設定橫斷面里程，里程增量，范圍以及橫斷面和線路的夾角。
點擊定位圖標可單次采集坐標點;點擊單次采集圖標后進入到“橫斷面點信息”界面，對橫斷面點信息進行調整：例如，若勾選上“中樁點”，該點將作為該橫斷面的參考點，橫斷面點庫將保存，該橫斷面上其它點，相對于中樁點的平距高程(注意：每個斷面必須定義一次斷面里程，且采集中樁點，否則該斷面采集的斷面點將無效，或者事后手動添加中樁點)。
點擊庫選圖標可加載道路設計文件;點擊選擇按鈕加載已存在的設計文件。
點擊視角切換按鈕;切換到橫截面視角顯示當前斷面里程已經采集過的橫斷面點。
注意：里程提示和要素點判斷功能方便您采集完當前里程斷面在進入下一個里程采集時，檢查確認當前斷面已經采集完畢，防止漏測。
以上就是關于中海迖RTK道路放樣橫斷面采集的相關步驟了，僅供大家參考。
