合眾思壯RTK橋臺錐坡放樣，一篇文詳解
發布時間：2023-02-13 10:07:42
在道路施工中，想要對路橋結合部橋臺圓錐形斜坡面進行放樣設計，就可以用到合眾思壯RTK的“橋臺錐坡放樣”功能。此功能是合眾思壯測量軟件eSurvey的特有功能，小編收集整理了相關步驟教程，下面我們一起來學習一下吧。
1、進入橋臺錐坡放樣界面
進入eSurvey測量軟件，依次點擊“測量”-“橋臺錐坡放樣”進入橋臺錐坡放樣界面。

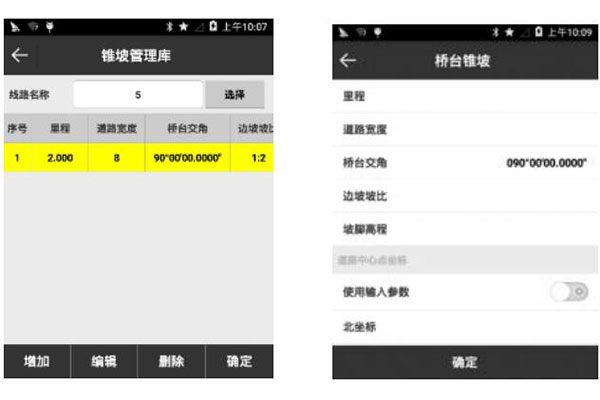

2、新增橋臺錐坡放樣
在橋臺錐坡放樣界面，點擊進入錐坡管理庫，在這里，我們可以從線路庫中選擇橋臺經過的線路或是單獨增加橋臺錐坡放樣，這里我們點擊“增加”新建一個橋臺錐坡。
點擊“增加”后，設置里程、道路寬度、橋臺交角、坡比邊坡和坡腳高程參數，需要使用
道路中心點坐標時打開輸入參數按鈕，然后輸入中心點坐標，參數設置完畢點擊【確定】即可新建橋臺錐坡。

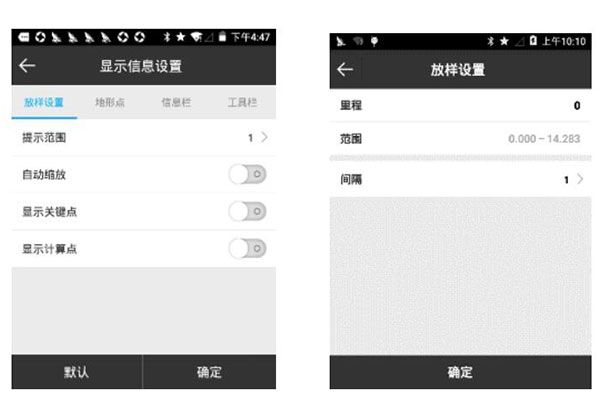

3、橋臺錐坡放樣設置
在橋臺錐坡放樣界面，點擊放樣設置，放樣設置包含提示范圍，顯示關鍵點和顯示計算點，點擊【默認】，可以恢復修改的線路放樣設置?！镜匦吸c】【信息欄】【工具欄】設置和點測量一樣。

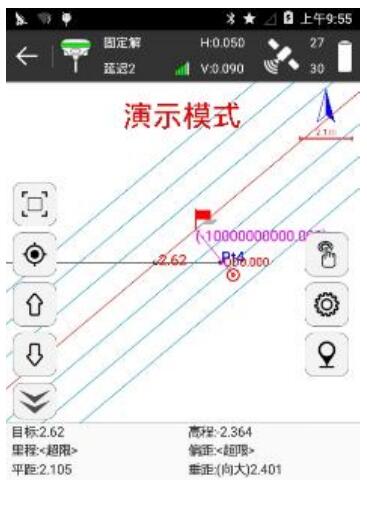

4、橋臺錐坡放樣
以上設置完畢后，可以當前錐坡與線路的交點里程為 2.62 米(根據相交里程設置)，移動當前點。
(1)當線路垂距小于 3 米時，在斜斷面兩側生成平行線，進入精準定位。根據箭頭方向和下狀態欄平距和垂距提示進行斜斷面測量和放樣。
(2)當當前點到放樣點距離小于 3 米時，以放樣點為圓心，生成環形提示圈，進入精準放樣。
(3)當當前點到斷面的垂距小于 3 米時，以斷面為中心，在兩側生成平行線，進入精準放樣。
小貼士：在放樣之前，需要將合眾思壯RTK連接CORS達固定解，這一步我們在以前的內容中有介紹，大家可以參考：合眾思壯eSurvey 4.0 連接CORS操作步驟，超全，看完就懂 http://www.jinxipu520.com/news/guide/651.html
以上就是關于合眾思壯RTK橋臺錐坡放樣的全部圖文步驟教程了，僅供大家參考，希望看完本文的你可以快速掌握此功能。
1、進入橋臺錐坡放樣界面
進入eSurvey測量軟件，依次點擊“測量”-“橋臺錐坡放樣”進入橋臺錐坡放樣界面。
2、新增橋臺錐坡放樣
在橋臺錐坡放樣界面，點擊進入錐坡管理庫，在這里，我們可以從線路庫中選擇橋臺經過的線路或是單獨增加橋臺錐坡放樣，這里我們點擊“增加”新建一個橋臺錐坡。
點擊“增加”后，設置里程、道路寬度、橋臺交角、坡比邊坡和坡腳高程參數，需要使用
道路中心點坐標時打開輸入參數按鈕，然后輸入中心點坐標，參數設置完畢點擊【確定】即可新建橋臺錐坡。
3、橋臺錐坡放樣設置
在橋臺錐坡放樣界面，點擊放樣設置，放樣設置包含提示范圍，顯示關鍵點和顯示計算點，點擊【默認】，可以恢復修改的線路放樣設置?！镜匦吸c】【信息欄】【工具欄】設置和點測量一樣。
4、橋臺錐坡放樣
以上設置完畢后，可以當前錐坡與線路的交點里程為 2.62 米(根據相交里程設置)，移動當前點。
(1)當線路垂距小于 3 米時，在斜斷面兩側生成平行線，進入精準定位。根據箭頭方向和下狀態欄平距和垂距提示進行斜斷面測量和放樣。
(2)當當前點到放樣點距離小于 3 米時，以放樣點為圓心，生成環形提示圈，進入精準放樣。
(3)當當前點到斷面的垂距小于 3 米時，以斷面為中心，在兩側生成平行線，進入精準放樣。
小貼士：在放樣之前，需要將合眾思壯RTK連接CORS達固定解，這一步我們在以前的內容中有介紹，大家可以參考：合眾思壯eSurvey 4.0 連接CORS操作步驟，超全，看完就懂 http://www.jinxipu520.com/news/guide/651.html
以上就是關于合眾思壯RTK橋臺錐坡放樣的全部圖文步驟教程了，僅供大家參考，希望看完本文的你可以快速掌握此功能。
