RTK怎么放樣圓弧線?RTK放樣圓弧線圖文教程來啦
發布時間：2022-11-08 09:53:44
RTK怎么放樣圓弧線?圓弧線放樣可能是工程測量放樣項目中經常會遇到的，就使用華測RTK的測量人來說，RTK配套的測地通軟件的線放樣功能里面就有圓弧放樣線型，具體如何操作呢?請跟小編一起來看看RTK放樣圓弧線圖文教程吧，主要分為4大步。
RTK怎么放樣圓弧線？
1、RTK達到固定解
華測RTK達到固定解的步驟教程我們在前面的內容中介紹過很多的，基本上大部分型號都有介紹過，這里以華測S10為例，可以參考：華測S10慣導RTK cors賬號連接設置
2、進入線放樣界面

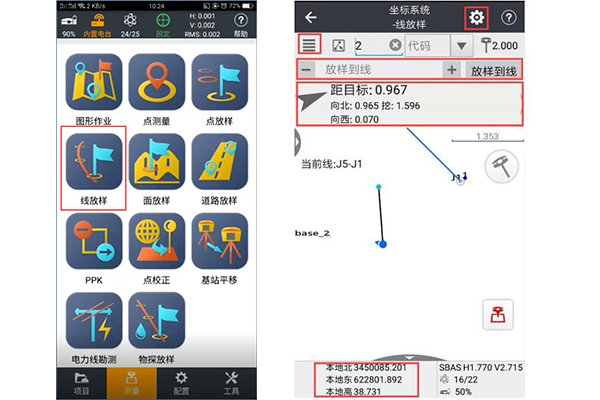

RTK達到固定解之后，在測地通軟件中，依次點擊“測量”-“線放樣”進入線放樣操作界面。
2、RTK放樣圓弧線
在線放樣界面，進行如下操作：
(1)設置放樣參數

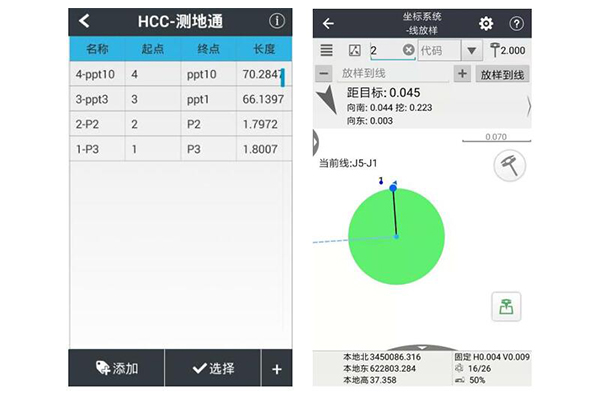

(2)點擊列表圖標進入線管理庫，因為我們要放樣圓弧線，所以線型選擇圓弧，方式可以選擇“兩點式”或者“一點+方位角+距離”。
選擇“兩點式”：輸入起點、終點、起點里程、半徑、偏轉方向;
選擇“一點+方位角+距離”：輸入起點坐標、半徑、起點里程、長度、起點方位角、偏轉方向。
以上設置完成后，點擊“確定”。
4、開始放樣
選擇完線型之后，點擊“測量”，開始放樣。
以上就是關于RTK怎么放樣圓弧線的大致圖文教程了，小編網絡收集整理，僅供大家參考。
