如何將底圖導入南方H5手簿?圖文操作步驟來了
發布時間：2022-09-21 09:55:28
如何將底圖導入南方H5手簿?底圖導入手簿操作可以將測區位置已有圖形導入到工程之星5.0軟件內，實現圖形化作業，通過實時查看RTK與設計圖的位置關系，更加形象直觀，并可清晰地找到目標點的位置，規定測區范圍，防止多測漏測。對于底圖導入南方H5手簿的步驟，本文將通過圖文并茂的方式來介紹操作步驟，僅供大家參考。
如何將底圖導入南方H5手簿?
底圖導入南方南方H5手簿主要有三種方式，分別是dxf/shp格式底圖導入、在線地圖聯網加載以及離線地圖導入等，下面我們分別介紹操作步驟。

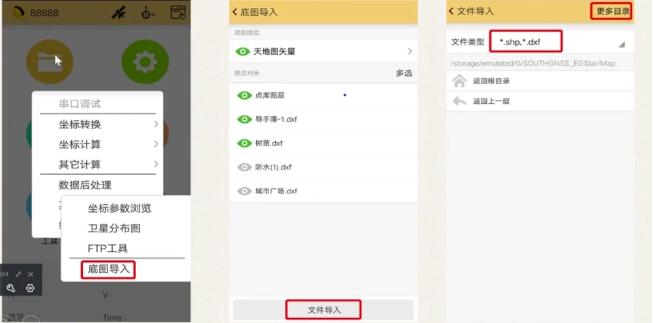

1、dxf/shp格式底圖導入
進入工程之星5.0主界面，點擊“工具”→“其他工具”→“底圖導入”，進入底圖導入界面后，點擊“文件導入”→點擊“更多目錄”(即微信文件目錄/QQ文件目錄/軟件根目錄)→選擇對應的dxf/shp格式文件導入即可。
小貼士：工程之星5.0軟件支持多個底圖同時導入，文件左側的眼睛圖標為“綠色”表示為“在使用”、“灰色”表示“未使用”，可以手動點亮或者點灰文件左側的眼睛圖標，選擇文件是否顯示查看，導入成功的底圖可以在測量或者放樣界面查看。

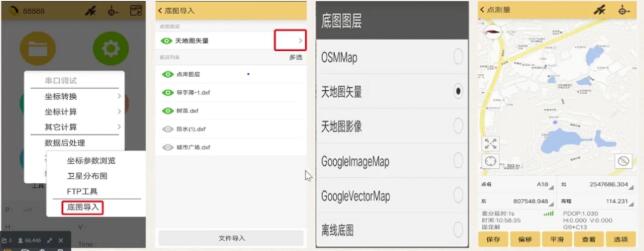

2、在線地圖聯網加載
在工程之星5.0主界面，點擊“工具”→“其他工具”→“底圖導入”，進入底圖導入界面后，點擊下圖標紅區域的“箭頭”→選擇對應地圖導入即可，一般使用天地矢量圖，在線地圖默認在最底層，工程之星5.0軟件支持同時使用在線地圖和導入的dxf/shp格式底圖。選擇好在線地圖類型后，在帶底圖的界面均可聯網后自動加載在線地圖。
3、離線地圖導入
首先，需要將“離線地圖”放在“southgnss—-egstar”里面的“map”目錄下，然后在工程之星5.0主界面，點擊“工具”→“其他工具”→“底圖導入”，進入底圖導入界面后，紅框1的圖層選成“離線底圖”，紅框2的圖層選成“離線地圖文件”。
以上就是關于如何將底圖導入南方H5手簿的全部內容介紹了，希望本篇文章可以幫助大家快速導入底圖，進行測量作業。
文章內容來源參考：科力達儀器
如何將底圖導入南方H5手簿?
底圖導入南方南方H5手簿主要有三種方式，分別是dxf/shp格式底圖導入、在線地圖聯網加載以及離線地圖導入等，下面我們分別介紹操作步驟。
1、dxf/shp格式底圖導入
進入工程之星5.0主界面，點擊“工具”→“其他工具”→“底圖導入”，進入底圖導入界面后，點擊“文件導入”→點擊“更多目錄”(即微信文件目錄/QQ文件目錄/軟件根目錄)→選擇對應的dxf/shp格式文件導入即可。
小貼士：工程之星5.0軟件支持多個底圖同時導入，文件左側的眼睛圖標為“綠色”表示為“在使用”、“灰色”表示“未使用”，可以手動點亮或者點灰文件左側的眼睛圖標，選擇文件是否顯示查看，導入成功的底圖可以在測量或者放樣界面查看。
2、在線地圖聯網加載
在工程之星5.0主界面，點擊“工具”→“其他工具”→“底圖導入”，進入底圖導入界面后，點擊下圖標紅區域的“箭頭”→選擇對應地圖導入即可，一般使用天地矢量圖，在線地圖默認在最底層，工程之星5.0軟件支持同時使用在線地圖和導入的dxf/shp格式底圖。選擇好在線地圖類型后，在帶底圖的界面均可聯網后自動加載在線地圖。
3、離線地圖導入
首先，需要將“離線地圖”放在“southgnss—-egstar”里面的“map”目錄下，然后在工程之星5.0主界面，點擊“工具”→“其他工具”→“底圖導入”，進入底圖導入界面后，紅框1的圖層選成“離線底圖”，紅框2的圖層選成“離線地圖文件”。
以上就是關于如何將底圖導入南方H5手簿的全部內容介紹了，希望本篇文章可以幫助大家快速導入底圖，進行測量作業。
文章內容來源參考：科力達儀器
